Datasheet下载- 型号： NTMFS4849NT1G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTMFS4849NT1G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTMFS4849NT1G价格参考。ON SemiconductorNTMFS4849NT1G封装/规格：未分类， 暂无。您可以下载NTMFS4849NT1G参考资料、Datasheet数据手册功能说明书，资料中有NTMFS4849NT1G 详细功能的应用电路图电压和使用方法及教程。
NTMFS4849NT1G 是安森美（ON Semiconductor）推出的高性能 N 沟道功率 MOSFET，采用 5mm × 6mm SO-8FL（PowerTrench® 封装），具有低导通电阻（RDS(on) ≈ 1.7mΩ @ VGS = 10V）、高电流能力（ID 高达 100A）及优异的开关性能。其主要应用场景包括： 1. DC-DC 电源转换：广泛用于服务器、通信设备及工业电源中的同步整流BUCK转换器，提升效率并降低温升； 2. 负载开关与热插拔电路：凭借快速开关特性和低导通压降，适用于主板/背板上的电源管理模块，实现过流保护与软启动； 3. 电机驱动：用于中小功率 BLDC 电机控制器的H桥下管或单向驱动，支持高频PWM调制； 4. 电池管理系统（BMS）：在电池保护板中作充放电主控开关，配合保护IC实现短路/过流快速关断； 5. LED 驱动与固态继电器：作为高效恒流开关元件，适用于高可靠性照明系统。 该器件支持 20V 栅极驱动（±20V耐压），具备强抗雪崩能力与AEC-Q101认证（部分批次），亦适用于严苛工况下的车载辅助电源系统（如ADAS供电模块）。其紧凑封装和低热阻特性，特别适合空间受限且对能效要求高的中大功率应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 30V 10.2A SO-8FL |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|

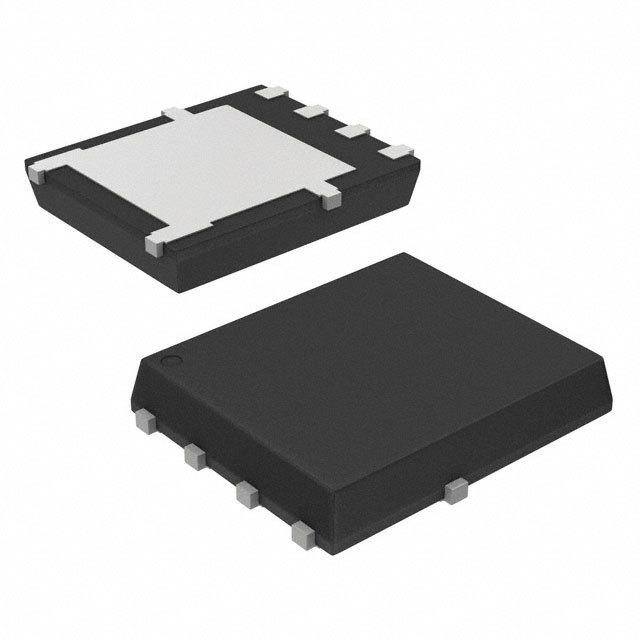

| 产品型号 | NTMFS4849NT1G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 2.5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 2040pF @ 12V |
| 不同Vgs时的栅极电荷(Qg) | 22nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 5.1 毫欧 @ 30A，10V |
| 供应商器件封装 | 6-DFN，8-SO 扁平引线（5x6） |
| 功率-最大值 | 870mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-TDFN 裸焊盘（5 根引线） |
| 标准包装 | 1,500 |
| 漏源极电压(Vdss) | 30V |
| 电流-连续漏极(Id)（25°C时） | 10.2A （Ta）， 71A （Tc） |
