Datasheet下载- 型号： NTMFS4744NT1G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTMFS4744NT1G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTMFS4744NT1G价格参考。ON SemiconductorNTMFS4744NT1G封装/规格：未分类， 暂无。您可以下载NTMFS4744NT1G参考资料、Datasheet数据手册功能说明书，资料中有NTMFS4744NT1G 详细功能的应用电路图电压和使用方法及教程。
NTMFS4744NT1G 是安森美（ON Semiconductor）推出的高性能N沟道增强型功率MOSFET，采用SO-8FL（PowerTDFN）封装，具有低导通电阻（Rds(on)典型值仅2.9 mΩ @ Vgs=10V）、高电流能力（ID可达100A）及优异的热性能。其主要应用场景包括： - DC-DC电源转换：广泛用于服务器、通信设备和工业电源中的同步整流BUCK转换器，提升效率并降低温升； - 负载开关与电源管理：在笔记本电脑、GPU供电、PCIe插槽等场景中用作高效、快速响应的主/辅助电源开关； - 电机驱动：适用于中小功率BLDC电机控制中的H桥上/下臂开关（尤其适配12V–24V系统）； - 电池管理系统（BMS）：用于智能电池包的充放电保护回路，支持大电流双向切换与过流快速关断； - LED照明驱动：在高亮度LED恒流驱动电路中作为PWM调光开关，兼顾效率与EMI性能。 该器件具备雪崩耐量（UIS rated）、100% Rg测试及符合AEC-Q101（部分批次）可靠性标准，亦可用于严苛工况下的工业与汽车电子（如车载信息娱乐电源）。其小尺寸、低Qg（典型10.5nC）特性特别适合高密度、高频（可达1MHz）开关设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 30V 7A SO8 FL |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|

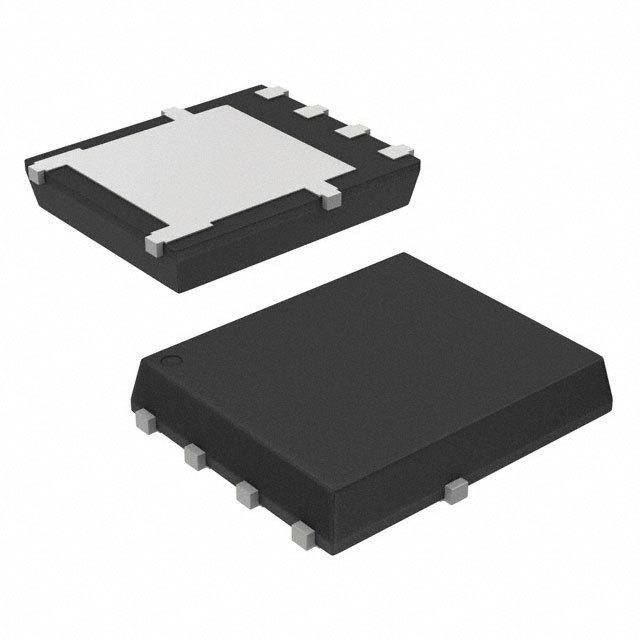

| 产品型号 | NTMFS4744NT1G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 2.5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1300pF @ 12V |
| 不同Vgs时的栅极电荷(Qg) | 17nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 7.6 毫欧 @ 30A，10V |
| 供应商器件封装 | 6-DFN，8-SO 扁平引线（5x6） |
| 其它名称 | NTMFS4744NT1GOSCT |
| 功率-最大值 | 880mW |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 8-TDFN 裸焊盘（5 根引线） |
| 标准包装 | 1 |
| 漏源极电压(Vdss) | 30V |
| 电流-连续漏极(Id)（25°C时） | 7A （Ta） |
