产品简介:
ICGOO电子元器件商城为您提供NTLJD2104PTAG由ON Semiconductor设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 NTLJD2104PTAG价格参考。ON SemiconductorNTLJD2104PTAG封装/规格:未分类, 暂无。您可以下载NTLJD2104PTAG参考资料、Datasheet数据手册功能说明书,资料中有NTLJD2104PTAG 详细功能的应用电路图电压和使用方法及教程。
NTLJD2104PTAG 是安森美(ON Semiconductor)推出的双通道P沟道增强型MOSFET阵列,采用微型DFN2020-6(2.0×2.0 mm)封装,具有低导通电阻(Rds(on)典型值仅85 mΩ @ VGS = –4.5 V)、低栅极电荷和逻辑电平驱动能力(VGS(th)范围–0.5 V至–1.5 V),支持3.3 V/5 V MCU直接控制。 其典型应用场景包括: ✅ 便携式电子设备电源管理:如智能手机、TWS耳机、智能手表中的负载开关与电源路径管理,利用双P-MOSFET实现高效反向电流阻断与电池供电切换; ✅ DC-DC转换器同步整流:在降压(Buck)或升降压(Buck-Boost)电路中作为高侧/低侧同步整流管(需配合驱动设计),提升轻载效率; ✅ 热插拔与USB Type-C接口保护:集成双路独立控制,适用于USB PD协议中VBUS的过流/短路保护及正负向隔离; ✅ LED背光/RGB驱动:驱动中小功率LED串,利用低导通压降减少发热,支持PWM调光; ✅ 工业IoT节点与传感器模块:用于低功耗微控制器(如ARM Cortex-M系列)控制的外设电源使能(Power Enable)与隔离,节省PCB面积并简化BOM。 该器件具备ESD防护(HBM ±2 kV),工作结温范围–55°C至+150°C,适合空间受限、强调能效与可靠性的中低功率(<1 A连续电流)应用。注意:因是双P沟道结构,不适用于高侧N-MOSFET所需的自举驱动场景。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET P-CH DUAL 12V 4.3A 6WDFN |
| 产品分类 | FET - 阵列 |
| FET功能 | 逻辑电平门 |
| FET类型 | 2 个 P 沟道(双) |
| 品牌 | ON Semiconductor |
| 数据手册 | |

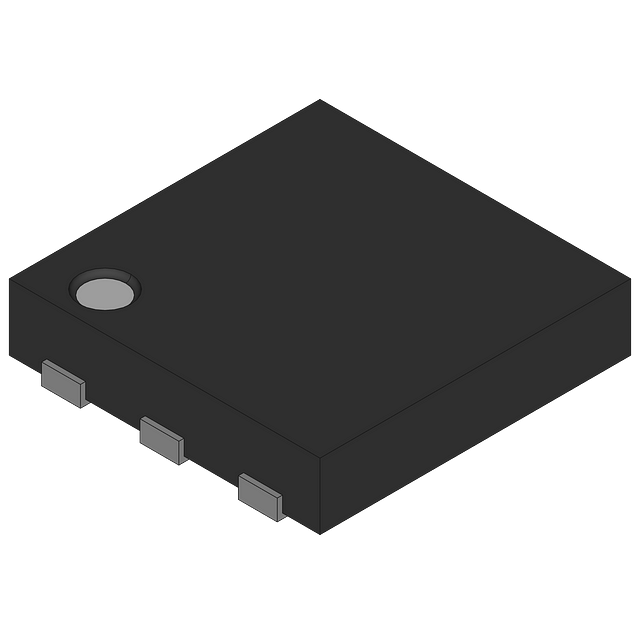

| 产品图片 |
|
| 产品型号 | NTLJD2104PTAG |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)(最大值) | 800mV @ 250µA |
| 不同Vds时的输入电容(Ciss) | 467pF @ 6V |
| 不同Vgs时的栅极电荷(Qg) | 8nC @ 4.5V |
| 不同 Id、Vgs时的 RdsOn(最大值) | 90 毫欧 @ 3A,4.5V |
| 供应商器件封装 | 6-WDFN(2x2) |
| 功率-最大值 | 700mW |
| 包装 | 带卷 (TR) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-WDFN 裸露焊盘 |
| 标准包装 | 3,000 |
| 漏源极电压(Vdss) | 12V |
| 电流-连续漏极(Id)(25°C时) | 2.4A |
