Datasheet下载- 型号： NTK3142PT5G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTK3142PT5G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTK3142PT5G价格参考。ON SemiconductorNTK3142PT5G封装/规格：未分类， 暂无。您可以下载NTK3142PT5G参考资料、Datasheet数据手册功能说明书，资料中有NTK3142PT5G 详细功能的应用电路图电压和使用方法及教程。
NTK3142PT5G 是安森美（ON Semiconductor）推出的P沟道增强型MOSFET，采用SOT-723超小型封装（尺寸仅1.2×0.8×0.5mm），具有低导通电阻（Rds(on)典型值为260mΩ @ Vgs = –4.5V）、低栅极电荷（Qg ≈ 1.3nC）和低阈值电压（Vgs(th)：–0.5V至–1.2V），支持低压逻辑电平驱动。 其主要应用场景包括： ✅ 便携式电子设备的负载开关：如智能手机、TWS耳机、可穿戴设备中的电源管理模块，用于控制USB外设、传感器或LED供电的启停，实现低功耗待机与快速响应； ✅ 电池供电系统的反向电流保护：在单节锂电（2.5–5.5V）系统中，作为理想二极管替代方案，防止电池反接或多电源间倒灌； ✅ DC-DC转换器的同步整流/辅助开关：适用于小功率降压（Buck）或SEPIC拓扑中的低压侧开关，提升转换效率； ✅ 空间受限的IoT终端接口保护：如MCU GPIO驱动的继电器、蜂鸣器或小功率执行器的高边/低边控制（配合N-MOS使用）。 该器件强调微型化、低静态功耗与高可靠性，不适用于大电流（连续Id仅0.5A）或高功率场景，但特别适合对PCB面积、功耗及成本敏感的消费类与工业嵌入式应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET P-CH 20V 215MA SOT-723 |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET P 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

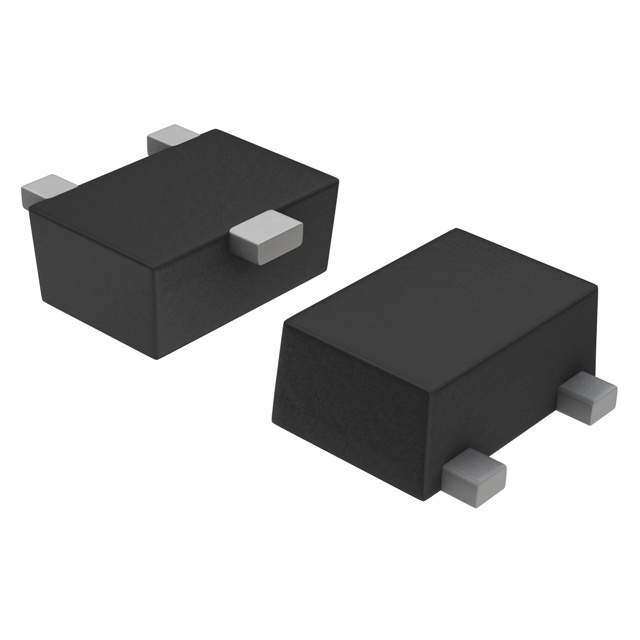

| 产品图片 |
|
| 产品型号 | NTK3142PT5G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 1.3V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 15.3pF @ 10V |
| 不同Vgs时的栅极电荷(Qg) | - |
| 不同 Id、Vgs时的 RdsOn（最大值） | 4 欧姆 @ 260mA，4.5V |
| 供应商器件封装 | SOT-723 |
| 功率-最大值 | 280mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-723 |
| 标准包装 | 8,000 |
| 漏源极电压(Vdss) | 20V |
| 电流-连续漏极(Id)（25°C时） | 215mA （Ta） |
