Datasheet下载- 型号： NTB75N03R
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NTB75N03R由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NTB75N03R价格参考。ON SemiconductorNTB75N03R封装/规格：未分类， 暂无。您可以下载NTB75N03R参考资料、Datasheet数据手册功能说明书，资料中有NTB75N03R 详细功能的应用电路图电压和使用方法及教程。

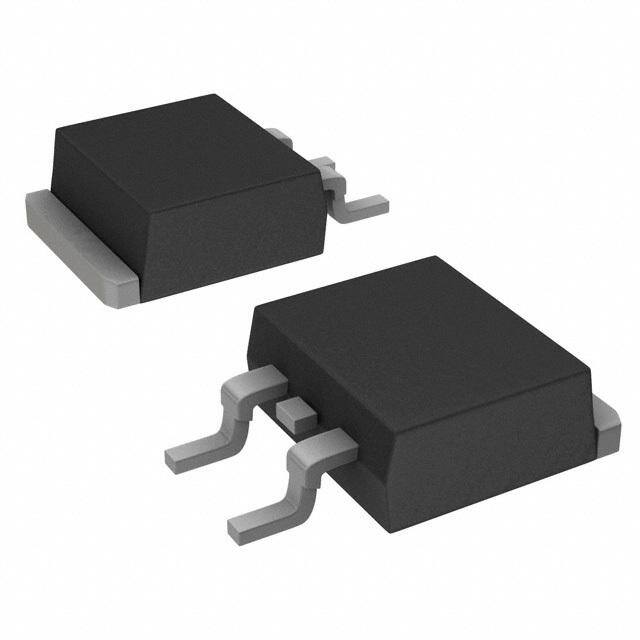

NTB75N03R 是安森美（ON Semiconductor）推出的一款N沟道增强型功率MOSFET，采用TO-263（D²PAK）封装，具有75A连续漏极电流（ID）、30V耐压（VDS）、典型导通电阻RDS(on)低至4.5mΩ（VGS=10V），具备快速开关特性与良好热性能。 其典型应用场景包括： ✅ DC-DC电源转换：广泛用于服务器、通信设备及工业电源中的同步整流BUCK/BOOST电路，利用其低RDS(on)降低导通损耗，提升效率； ✅ 电机驱动：适用于中小功率直流无刷电机（BLDC）或步进电机的H桥驱动单元，可承受脉冲电流并支持高频PWM控制； ✅ 负载开关与电源管理：在嵌入式系统、工控板卡中作为高效电子保险丝或热插拔保护开关，配合驱动IC实现快速启停与过流防护； ✅ LED照明驱动：用于恒流调光电路或大功率LED阵列的开关控制，满足高可靠性与低发热需求； ✅ 汽车电子辅助系统：符合AEC-Q101应力测试标准（注：需确认具体批次是否通过车规认证），可用于车载风扇、水泵、座椅调节等12V系统中的功率开关。 该器件强调高效率、高功率密度和稳健性，适合对能效、温升和空间有较高要求的中大电流开关应用。使用时建议搭配合适的栅极驱动与PCB散热设计（如大面积铜箔+过孔散热），以充分发挥其性能优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 25V 9.7A D2PAK |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | NTB75N03R |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 2V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1333pF @ 20V |
| 不同Vgs时的栅极电荷(Qg) | 13.2nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 8 毫欧 @ 20A，10V |
| 供应商器件封装 | D2PAK |
| 其它名称 | NTB75N03ROS |
| 功率-最大值 | 1.25W |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 标准包装 | 50 |
| 漏源极电压(Vdss) | 25V |
| 电流-连续漏极(Id)（25°C时） | 9.7A （Ta）， 75A （Tc） |
