产品简介:
ICGOO电子元器件商城为您提供NSBA143TDXV6T1由ON Semiconductor设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 NSBA143TDXV6T1价格参考。ON SemiconductorNSBA143TDXV6T1封装/规格:未分类, 暂无。您可以下载NSBA143TDXV6T1参考资料、Datasheet数据手册功能说明书,资料中有NSBA143TDXV6T1 详细功能的应用电路图电压和使用方法及教程。
NSBA143TDXV6T1 是安森美(ON Semiconductor)推出的双极结型晶体管(BJT)阵列,内置预偏置电阻(含R1/R2),采用SOT-563封装(6引脚),内含两个独立的NPN数字晶体管(Dual NPN Digital Transistor, DTA)。其典型应用聚焦于小型化、高集成度的低功耗开关与信号电平转换场景: 1. 逻辑电平接口与驱动:常用于MCU/ASIC输出与LED、小功率继电器、蜂鸣器或MOSFET栅极之间的缓冲/驱动,简化外围电路(无需外接基极限流电阻); 2. LED指示灯控制:在消费电子(如电视遥控器、机顶盒、智能家电面板)中驱动多路状态指示LED,节省PCB面积与BOM成本; 3. I/O扩展与信号调理:在空间受限的便携设备(如TWS耳机充电仓、可穿戴设备)中实现GPIO扩展或按键扫描信号整形; 4. 电池供电设备中的省电开关:利用其低饱和电压(VCE(sat) ≈ 0.15V @ Ic=10mA)和典型hFE=160,提升能效,延长电池寿命; 5. 汽车电子辅助功能:适用于车规级非安全相关模块(如氛围灯控制、传感器状态指示),符合AEC-Q101可靠性标准(该型号为工业级,具体车规版本需确认料号后缀)。 注意:该器件不适用于大电流(Ic max = 100mA)、高频放大或线性模拟应用。设计时需关注其最大额定值(如VCEO=50V,Pd=300mW)及热管理。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS DUAL PNP SOT563 |
| 产品分类 | 晶体管(BJT) - 阵列﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

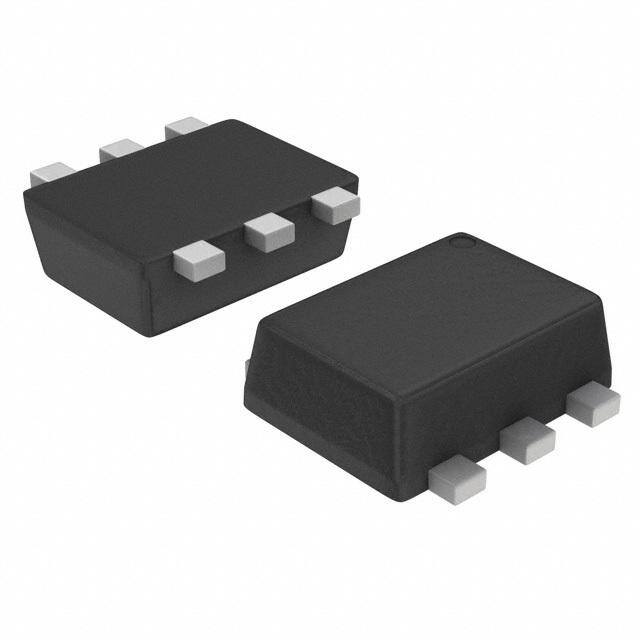

| 产品图片 |
|
| 产品型号 | NSBA143TDXV6T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值(最大值) | 250mV @ 1mA,10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)(最小值) | 160 @ 5mA,10V |
| 供应商器件封装 | SOT-563 |
| 其它名称 | NSBA143TDXV6TOSCT |
| 功率-最大值 | 500mW |
| 包装 | 剪切带 (CT) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOT-563,SOT-666 |
| 晶体管类型 | 2 个 PNP 预偏压式(双) |
| 标准包装 | 10 |
| 电压-集射极击穿(最大值) | 50V |
| 电流-集电极(Ic)(最大值) | 100mA |
| 电流-集电极截止(最大值) | 500nA |
| 电阻器-发射极基底(R2)(Ω) | - |
| 电阻器-基底(R1)(Ω) | 4.7k |
| 频率-跃迁 | - |
