产品简介:
ICGOO电子元器件商城为您提供NSB13211DW6T1G由ON Semiconductor设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 NSB13211DW6T1G价格参考。ON SemiconductorNSB13211DW6T1G封装/规格:未分类, 暂无。您可以下载NSB13211DW6T1G参考资料、Datasheet数据手册功能说明书,资料中有NSB13211DW6T1G 详细功能的应用电路图电压和使用方法及教程。
NSB13211DW6T1G 是安森美(ON Semiconductor)推出的双极结型晶体管(BJT)预偏置双通道阵列,采用SOT-363(SC-70)封装,内含两个NPN型晶体管,各集成基极-发射极和基极-集电极电阻(典型配置为R1=10kΩ,R2=10kΩ),实现内置偏置,无需外部偏置电阻。 其主要应用场景包括: 1. 数字逻辑接口与电平转换:用于微控制器(MCU)、FPGA或逻辑IC驱动LED、继电器、小功率MOSFET等负载,简化电路设计,提升可靠性; 2. LED驱动:适用于中低电流(<100mA)LED指示灯或段式数码管的恒流/开关驱动,预偏置结构确保快速开关与稳定导通; 3. 信号切换与缓冲:在消费电子、家电控制板中作为信号开关或反相器使用,降低PCB面积与BOM成本; 4. 传感器接口电路:配合光电开关、霍尔传感器等数字输出器件,提供电平整形与驱动增强功能; 5. 电源管理辅助电路:如使能控制(EN引脚驱动)、状态指示、复位信号调理等低功耗、高集成度场景。 该器件具备低饱和压降(VCE(sat)典型值0.15V @ IC=10mA)、高直流电流增益(hFE=160–460)、优良的温度稳定性及AEC-Q101认证(部分批次),亦适用于汽车电子中的非安全关键子系统(如车身控制模块)。其小尺寸、免调校偏置特性显著缩短开发周期,适合空间受限、成本敏感的便携设备与工业控制终端。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PREBIAS NPN/PNP SC88 |
| 产品分类 | 晶体管(BJT) - 阵列﹐预偏压式 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

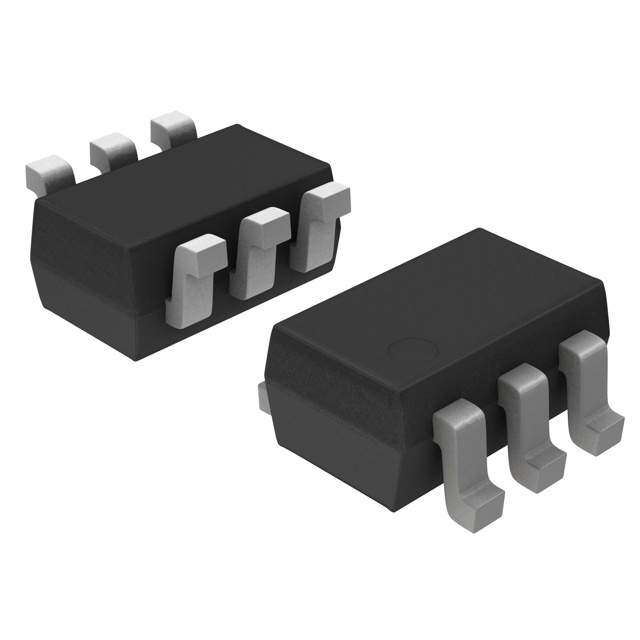

| 产品图片 |
|
| 产品型号 | NSB13211DW6T1G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值(最大值) | 250mV @ 300µA, 10mA / 250mV @ 1mA, 10mA |
| 不同 Ic、Vce 时的DC电流增益(hFE)(最小值) | 35 @ 5mA,10V / 15 @ 5mA,10V |
| 供应商器件封装 | SC-88/SC70-6/SOT-363 |
| 功率-最大值 | 230mW |
| 包装 | 带卷 (TR) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSSOP,SC-88,SOT-363 |
| 晶体管类型 | 1 个 NPN,1 个 PNP - 预偏压式(双) |
| 标准包装 | 3,000 |
| 电压-集射极击穿(最大值) | 50V |
| 电流-集电极(Ic)(最大值) | 100mA |
| 电流-集电极截止(最大值) | 500nA |
| 电阻器-发射极基底(R2)(Ω) | 4.7k,10k |
| 电阻器-基底(R1)(Ω) | 4.7k,10k |
| 频率-跃迁 | - |
