Datasheet下载- 型号： NRS5012T1R5NMGF
- 制造商： TAIYO YUDEN-XENTEK
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NRS5012T1R5NMGF由TAIYO YUDEN-XENTEK设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NRS5012T1R5NMGF价格参考。TAIYO YUDEN-XENTEKNRS5012T1R5NMGF封装/规格：未分类， 暂无。您可以下载NRS5012T1R5NMGF参考资料、Datasheet数据手册功能说明书，资料中有NRS5012T1R5NMGF 详细功能的应用电路图电压和使用方法及教程。
Taiyo Yuden（太阳诱电）NRS5012T1R5NMGF是一款额定电感值为1.5μH、最大直流电阻低、采用屏蔽型铁氧体磁芯的功率电感器（固定电感器），封装尺寸为5.0×5.0×1.2mm（公制1250），具有高饱和电流（典型Isat ≈ 4.5A）和优异的抗EMI性能。其主要应用场景包括： - DC-DC降压转换器（Buck Converter）输出滤波：广泛用于智能手机、平板电脑、可穿戴设备及IoT终端等便携式电子产品的电源管理模块中，配合PWM控制器（如TI TPS62xxx、Richtek RTxxx系列）实现高效稳压； - FPGA/SoC核心供电（Core VRM）：为高性能处理器、基带芯片或AI协处理器提供低纹波、高动态响应的供电路径； - LED背光驱动电路：在中小尺寸LCD/OLED显示屏的升压或恒流驱动电路中用作储能与滤波电感； - 工业与车载电子：适用于符合AEC-Q200基础要求的非严苛车载环境（如信息娱乐系统、ADAS辅助模块），以及工业PLC、传感器节点等宽温、高可靠性场景。 该器件具备良好的热稳定性（工作温度范围–40°C to +125°C）、低音频噪声（无啸叫风险）及RoHS/REACH合规性，适合空间受限且对效率与EMC有较高要求的紧凑型设计。
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈无源元件 |
| DC电阻(DCR) | 84 毫欧最大 |
| 描述 | INDUCTOR POWER 1.5UH 2.2A SMD固定电感器 INDCTR SMD HI CUR 1.5uH 30% |
| 产品分类 | 固定值电感器电感器 |
| 品牌 | Taiyo Yuden |
| 产品手册 | http://www.yuden.co.jp/eu/product/category/inductor/NRS5012T1R5NMGF.html |

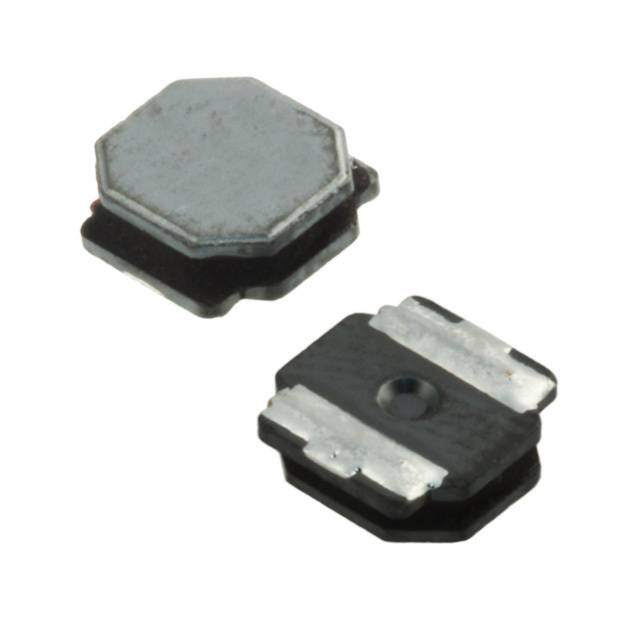

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 固定电感器,Taiyo Yuden NRS5012T1R5NMGFNRS |
| 数据手册 | |
| 产品型号 | NRS5012T1R5NMGF |
| 不同频率时的Q值 | - |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 固定电感器 |
| 供应商器件封装 | - |
| 其它名称 | 587-2551-1 |
| 包装 | 剪切带 （CT） |
| 商标 | Taiyo Yuden |
| 外壳宽度 | 4.9 mm |
| 外壳长度 | 4.9 mm |
| 外壳高度 | 1.2 mm |
| 大小/尺寸 | 0.193" 长 x 0.193" 宽 （4.90mm x 4.90mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±30% |
| 封装 | Reel |
| 封装/外壳 | 2005（5012 公制） |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -25°C ~ 125°C |
| 工作温度范围 | - 25 C to + 125 C |
| 工厂包装数量 | 1000 |
| 最大直流电流 | 3.8 A |
| 最大直流电阻 | 70 mOhms |
| 材料-磁芯 | - |
| 标准包装 | 1 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/TaiyoYuden/wirewoundinductors.html |
| 电感 | 1.5 uH |
| 电流-饱和值 | 3.8A |
| 端接类型 | SMD/SMT |
| 类型 | - |
| 系列 | NRS |
| 自谐振频率 | 86 MHz |
| 频率-测试 | 100kHz |
| 频率-自谐振 | 86MHz |
| 额定电流 | 2.2A |
| 高度-安装（最大值） | 0.047"（1.20mm） |
