Datasheet下载- 型号： NDF03N60ZH
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NDF03N60ZH由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NDF03N60ZH价格参考。ON SemiconductorNDF03N60ZH封装/规格：未分类， 暂无。您可以下载NDF03N60ZH参考资料、Datasheet数据手册功能说明书，资料中有NDF03N60ZH 详细功能的应用电路图电压和使用方法及教程。

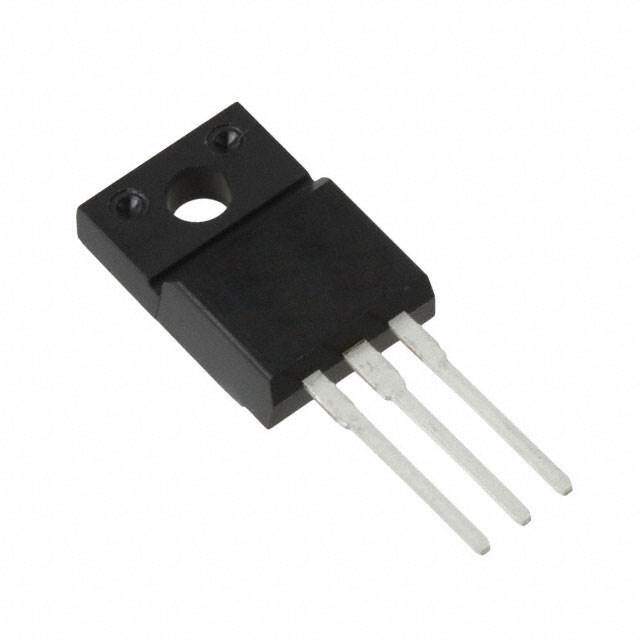

NDF03N60ZH 是安森美（ON Semiconductor）推出的600V、3A、N沟道增强型高压功率MOSFET，采用TO-220FP直插封装（带绝缘法兰），具备低导通电阻（Rds(on)典型值2.8Ω）、快速开关特性及良好的雪崩耐量。 其主要应用场景包括： ✅ 中小功率离线式开关电源（SMPS）：如AC-DC适配器、LED驱动电源、工业控制电源中的主开关管或PFC后级开关； ✅ LED照明系统：适用于隔离/非隔离式LED恒流驱动电路，尤其在15–30W中功率LED球泡灯、筒灯等； ✅ 家电与工业控制：用于电磁炉、微波炉的辅助电源、电机控制板上的继电器驱动、小型BLDC电机的H桥低端开关等； ✅ 逆变与DC-AC模块：在低压输入、高压输出的小型逆变器（如太阳能微型逆变器辅助电路、UPS待机电源）中作高频开关器件； ✅ 通用高压开关应用：替代双极型晶体管，用于需要高电压阻断能力（600V）、中等电流及良好热稳定性的固态继电器、电表电源管理等场景。 该器件具备内置ESD保护和优化的体二极管特性，适合硬开关拓扑（如反激、正激），但不推荐用于高频谐振（如LLC）主开关。其TO-220FP封装便于散热且满足基本绝缘要求，适用于对成本、可靠性与尺寸有平衡需求的中端工业及消费类电子设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 600V 3.1A TO220FP |
| 产品分类 | FET - 单 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | NDF03N60ZH |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同Id时的Vgs(th)（最大值） | 4.5V @ 50µA |
| 不同Vds时的输入电容(Ciss) | 372pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 18nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 3.6 欧姆 @ 1.2A，10V |
| 供应商器件封装 | TO-220FP |
| 功率-最大值 | 27W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 整包 |
| 标准包装 | 50 |
| 漏源极电压(Vdss) | 600V |
| 电流-连续漏极(Id)（25°C时） | 3.1A （Tc） |
