Datasheet下载- 型号： NCP5222MNR2G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NCP5222MNR2G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NCP5222MNR2G价格参考。ON SemiconductorNCP5222MNR2G封装/规格：未分类， 暂无。您可以下载NCP5222MNR2G参考资料、Datasheet数据手册功能说明书，资料中有NCP5222MNR2G 详细功能的应用电路图电压和使用方法及教程。
NCP5222MNR2G 是安森美（ON Semiconductor）推出的一款高度集成的电源管理IC（PMIC），专为笔记本电脑、超轻薄本（Ultrabook）及嵌入式计算平台的CPU/GPU供电系统设计。其核心应用场景是Intel移动平台（如Core i3/i5/i7系列）的双相/单相VR12.x/IMVP-6.5兼容CPU核心电压调节器（Core VR）与SoC电压调节器（SoC VR）协同供电方案。 该芯片集成了双路同步降压控制器（支持DCR或电阻感应）、高精度电压识别（VID）解码、动态电压调节（DVID）、过流/过压/过热多重保护，以及I²C接口用于系统级监控与配置。典型应用中，它常与外置DrMOS或功率MOSFET配合，为处理器核心（Vcore）和系统代理（SoC/VccIO）提供高效、低纹波、快速瞬态响应的可编程电源轨（输出电压范围0.3–1.5 V，支持6-bit VID）。 此外，因其小尺寸QFN-32封装（4×4 mm）和高集成度，也适用于空间受限的工业平板、车载信息娱乐系统（IVI）主控板及高性能边缘计算模块等对能效比和可靠性要求严苛的场景。需注意：该器件为专用型PMIC，不适用于通用DC-DC转换，须配合Intel规范的时序与控制逻辑使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC CTLR BUCK 2CH 2PH 28QFN |
| 产品分类 | PMIC - 电源管理 - 专用 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

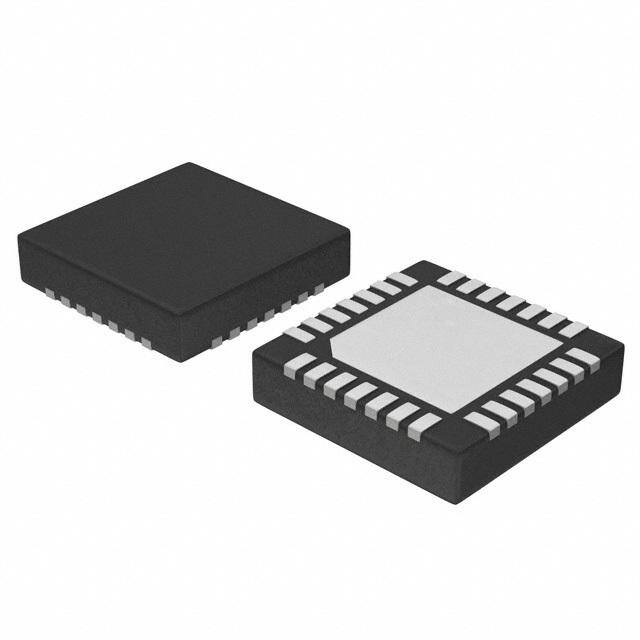

| 产品图片 |
|
| 产品型号 | NCP5222MNR2G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 28-QFN（4x4） |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 28-VFQFN 裸露焊盘 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 多相控制器 |
| 标准包装 | 4,000 |
| 电压-电源 | 4.5 V ~ 27 V |
| 电流-电源 | 2.5mA |
| 配用 | /product-detail/zh/NCP5222GEVB/NCP5222GEVBOS-NDOS-ND/2890986 |
