Datasheet下载- 型号： NCP1230P100
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供NCP1230P100由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 NCP1230P100价格参考。ON SemiconductorNCP1230P100封装/规格：未分类， 暂无。您可以下载NCP1230P100参考资料、Datasheet数据手册功能说明书，资料中有NCP1230P100 详细功能的应用电路图电压和使用方法及教程。
NCP1230P100 是安森美（ON Semiconductor）推出的高性能电流模式PWM控制器，专用于离线式AC-DC反激变换器，属于PMIC中的“AC-DC转换器/离线转换开关”类别。其典型应用场景包括： - 中小功率通用开关电源：适用于5–30W范围的适配器与充电器，如手机/平板充电器、机顶盒电源、网络路由器/光猫电源等； - 工业与家电辅助电源：为PLC模块、智能电表、白色家电（空调、洗衣机）的主控板提供稳定+5V/+3.3V待机或控制电源； - LED照明驱动电源：支持初级侧反馈（PSR）方案，用于非调光或可控硅调光兼容的LED球泡灯、筒灯等离线驱动器； - 高能效低待机功耗设备：内置跳周期（Burst Mode）和超低启动电流（<100 µA），满足DoE VI级、Energy Star及ERP Lot 6等严苛能效标准； - 宽输入电压适应场景：支持85–265 VAC全范围输入，适用于全球通用电网环境。 该芯片集成高压启动、过压/过流/过热/欠压锁定（UVLO）等多重保护，无需外部光耦即可实现精确恒压/恒流控制（配合NCP1230系列外围电路），显著简化设计、降低成本与PCB面积。适用于对可靠性、效率及EMI性能有较高要求的中低端离线电源系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC CTRLR PWM SMPS OVP OCP 7DIP |
| 产品分类 | PMIC - AC-DC 转换器，离线开关 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

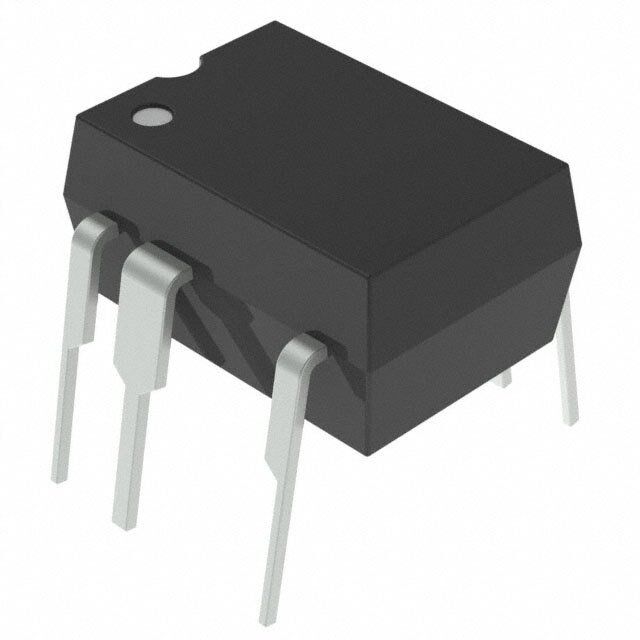

| 产品图片 |
|
| 产品型号 | NCP1230P100 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | 7-PDIP |
| 功率(W) | - |
| 包装 | 管件 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm），7 引线 |
| 工作温度 | -40°C ~ 125°C |
| 标准包装 | 50 |
| 电压-击穿 | - |
| 电压-输入 | 8.4 V ~ 18 V |
| 电压-输出 | - |
| 输出隔离 | 隔离 |
| 频率范围 | 100kHz |
