Datasheet下载- 型号： MUR550APF
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MUR550APF由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MUR550APF价格参考。ON SemiconductorMUR550APF封装/规格：未分类， 暂无。您可以下载MUR550APF参考资料、Datasheet数据手册功能说明书，资料中有MUR550APF 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor的MUR550APF是一款超快恢复整流二极管（Ultrafast Recovery Rectifier），额定参数为5A/500V，反向恢复时间典型值仅35ns，具有低正向压降（约1.85V @ 5A）和优良的软恢复特性。其主要应用场景包括： - 开关电源（SMPS）次级整流：广泛用于AC-DC适配器、PC电源、LED驱动电源等，尤其适用于高频（50kHz–500kHz）工作条件，可显著降低开关损耗与EMI。 - DC-DC变换器：在隔离式拓扑（如正激、反激、半桥）中用作输出整流器件，提升转换效率与动态响应。 - 续流/箝位电路：在电机驱动、电磁阀控制或感性负载开关电路中，提供快速、低损耗的续流路径，抑制关断电压尖峰。 - PFC（功率因数校正）电路：在升压型PFC前端或辅助整流支路中，满足高效率与高可靠性要求。 该器件采用TO-220AC封装，带绝缘衬垫，便于散热安装，符合工业级温度范围（–65°C 至 +175°C），适用于通信设备、工业控制、汽车电子（非安全关键系统）及消费类电源等对效率、可靠性和紧凑设计有较高要求的场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ULTRA FAST 520V 5A DO201AD |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

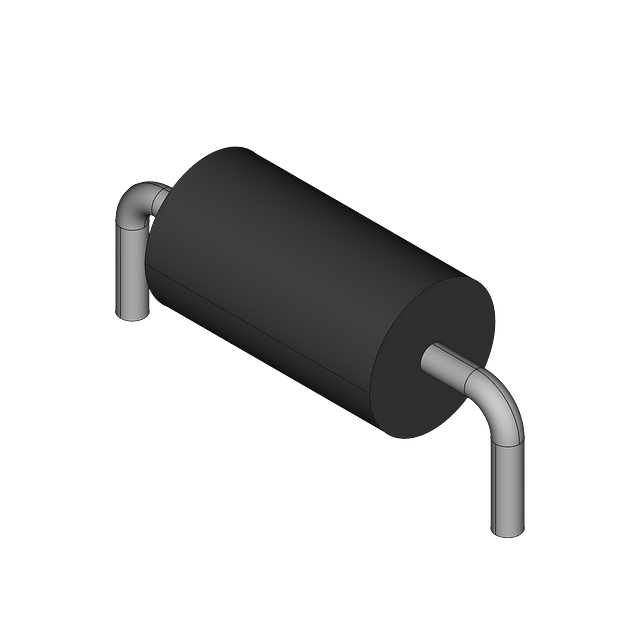

| 产品图片 |
|
| 产品型号 | MUR550APF |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 1.15V @ 5A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 520V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-201AD |
| 包装 | 散装 |
| 反向恢复时间(trr) | 95ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 520V |
| 电流-平均整流(Io) | 5A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
