Datasheet下载- 型号： MUR420
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MUR420由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MUR420价格参考。ON SemiconductorMUR420封装/规格：未分类， 暂无。您可以下载MUR420参考资料、Datasheet数据手册功能说明书，资料中有MUR420 详细功能的应用电路图电压和使用方法及教程。
Vishay Semiconductor Diodes Division 的 MUR420 是一款超快恢复整流二极管（Ultrafast Recovery Rectifier），额定参数为4A/200V，反向恢复时间典型值仅35ns，正向压降低（约1.25V @ 4A），具备良好的开关性能与热稳定性。其主要应用场景包括： - 开关电源（SMPS）次级整流：广泛用于AC-DC适配器、PC电源、LED驱动电源等，尤其适用于高频（50kHz–500kHz）工作条件，可显著降低开关损耗与EMI。 - DC-DC变换器：在Buck、Boost或反激式拓扑中作续流或输出整流二极管，提升转换效率与动态响应。 - 高频逆变与PFC电路：在有源功率因数校正（PFC）升压电路中作为主整流器件，配合MOSFET实现高效能量传输。 - 工业控制与电机驱动：用于变频器、伺服电源模块中的辅助电源整流或箝位/续流回路。 - 消费电子与通信设备：如机顶盒、路由器电源、基站辅助电源等对体积、效率和温升敏感的紧凑型设计。 该器件采用DO-201AD封装，具备优良的雪崩耐量与抗浪涌能力（IFSM达120A），适合中等功率、高可靠性要求的应用。需注意合理布局散热路径，并在高频应用中配合RC缓冲电路以抑制电压尖峰。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ULTRA FAST 200V 4A DO201AD |
| 产品分类 | 单二极管/整流器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

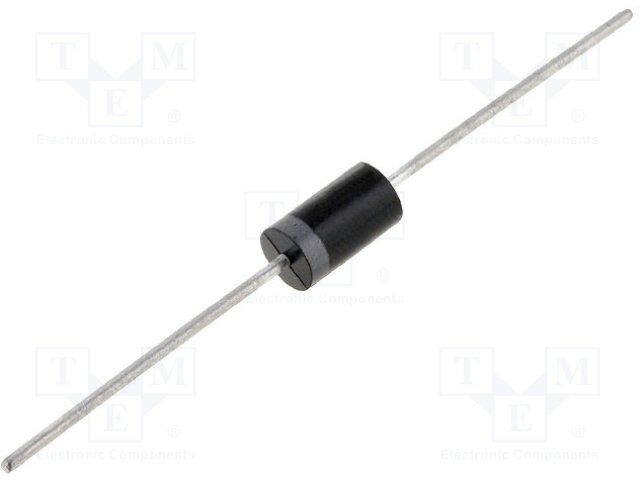

| 产品图片 |
|
| 产品型号 | MUR420 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | SWITCHMODE™ |
| 不同If时的电压-正向(Vf) | 890mV @ 4A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 200V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-201AD |
| 其它名称 | MUR420OS |
| 包装 | 散装 |
| 反向恢复时间(trr) | 35ns |
| 安装类型 | 通孔 |
| 封装/外壳 | DO-201AA，DO-27，轴向 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 500 |
| 电压-DC反向(Vr)（最大值） | 200V |
| 电流-平均整流(Io) | 4A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
