产品简介：
ICGOO电子元器件商城为您提供MPLAD15KP16AE3由MICRO-SEMI设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MPLAD15KP16AE3价格参考。MICRO-SEMIMPLAD15KP16AE3封装/规格：未分类， 暂无。您可以下载MPLAD15KP16AE3参考资料、Datasheet数据手册功能说明书，资料中有MPLAD15KP16AE3 详细功能的应用电路图电压和使用方法及教程。
MPLAD15KP16AE3 是 Microsemi Corporation（现属 Microchip Technology）推出的高能量瞬态电压抑制（TVS）二极管，属于MPLAD系列大功率轴向引线TVS器件。其核心参数为：反向关断电压VWM = 16V，击穿电压VBR ≈ 17.8–19.7V（典型值），峰值脉冲功率达15kW（10/1000μs波形），峰值脉冲电流IPP高达~500A，响应时间小于1ns。 该器件主要用于需承受极高能量雷击或浪涌冲击的工业及电力电子系统中，典型应用场景包括： - 交流/直流电源输入端口保护：如工业开关电源、UPS、变频器、光伏逆变器的输入级，抵御电网侧雷击感应浪涌（如IEC 61000-4-5 Level 4，4kV/2Ω组合波）； - 电机驱动与控制系统：保护PLC I/O模块、继电器线圈、接触器控制回路免受感性负载关断产生的高压反电动势（如L·di/dt尖峰）； - 通信与信号供电接口：如RS-485总线供电端、PoE（以太网供电）前端，配合共模扼流圈实现差分/共模浪涌防护； - 轨道交通与能源基础设施：牵引变流器、智能电表、风力发电变流柜等严苛环境下的二级（或主级）过压防护。 其轴向引线封装（DO-204AR）便于PCB通孔安装和散热，适用于高可靠性要求场景。需注意：应配合保险丝或PTC使用，并确保PCB走线短而宽以降低寄生电感，充分发挥其快速钳位能力。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 16VWM 26VC PLAD |
| 产品分类 | TVS - 二极管 |
| 品牌 | Microsemi HI-REL [MIL] |
| 数据手册 | http://www.microsemi.com/document-portal/doc_download/9522-mplad15kp |

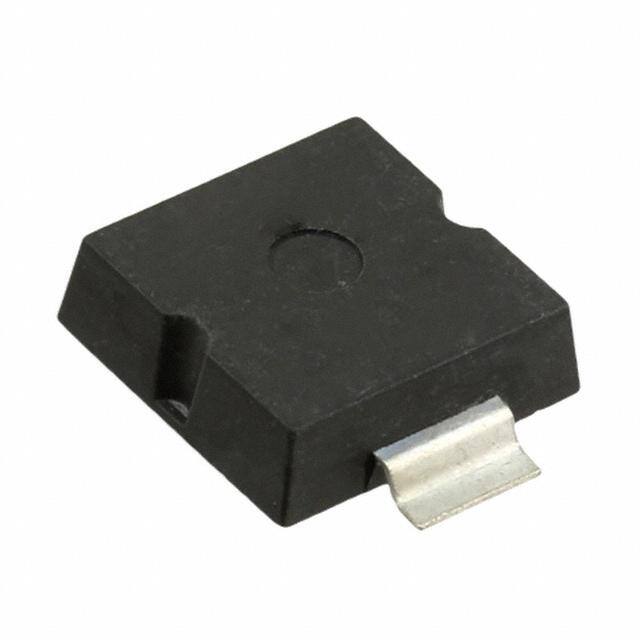

| 产品图片 | |
| 产品型号 | MPLAD15KP16AE3 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | - |
| 供应商器件封装 | PLAD |
| 其它名称 | 1086-7205 |
| 功率-峰值脉冲 | 15000W （15kW） |
| 包装 | 散装 |
| 单向通道 | 1 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 非标准型 SMD |
| 工作温度 | -55°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | 17.8V |
| 电压-反向关态（典型值） | 16V |
| 电压-箝位（最大值）@Ipp | 26V |
| 电流-峰值脉冲(10/1000µs) | 576A |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
