Datasheet下载- 型号： MP506W-BP
- 制造商： MCC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MP506W-BP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MP506W-BP价格参考。MCCMP506W-BP封装/规格：未分类， 暂无。您可以下载MP506W-BP参考资料、Datasheet数据手册功能说明书，资料中有MP506W-BP 详细功能的应用电路图电压和使用方法及教程。
MP506W-BP 是 Micro Commercial Co（MCC）推出的表面贴装型桥式整流器，额定电流5A、反向峰值电压600V，采用紧凑的WOG（即SMD-4L）封装，具备低正向压降、高浪涌电流承受能力（IFSM=150A）及良好的热稳定性。 其典型应用场景包括： 1. 中小功率开关电源（SMPS）输入整流：广泛用于适配器、LED驱动电源、工业控制电源等AC-DC前端，将交流市电（如85–265V AC）整流为脉动直流； 2. 家电与消费电子：适用于电视、机顶盒、打印机、小功率音响等设备的辅助电源模块； 3. 工业控制与自动化设备：在PLC模块、传感器供电单元、继电器驱动电路中提供可靠整流； 4. LED照明系统：用于非隔离型或隔离型LED驱动器的初级整流，满足UL/cUL认证要求（该器件通过UL认证，文件号E237539）； 5. 替代传统插件整流桥：因采用WOG SMD封装，适合自动化贴片生产，提升PCB空间利用率与组装效率，适用于对体积和散热有要求的紧凑型设计。 需注意：使用时应确保PCB铜箔面积充足以利散热，必要时加散热焊盘或局部开窗；输入端建议配合EMI滤波及压敏电阻以抑制浪涌与噪声。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | RECT BRIDGE 50A 600V WIRE LEADS桥式整流器 600V 50A |
| 产品分类 | 桥式整流器分离式半导体 |
| 品牌 | Micro Commercial Co |
| 产品手册 | |

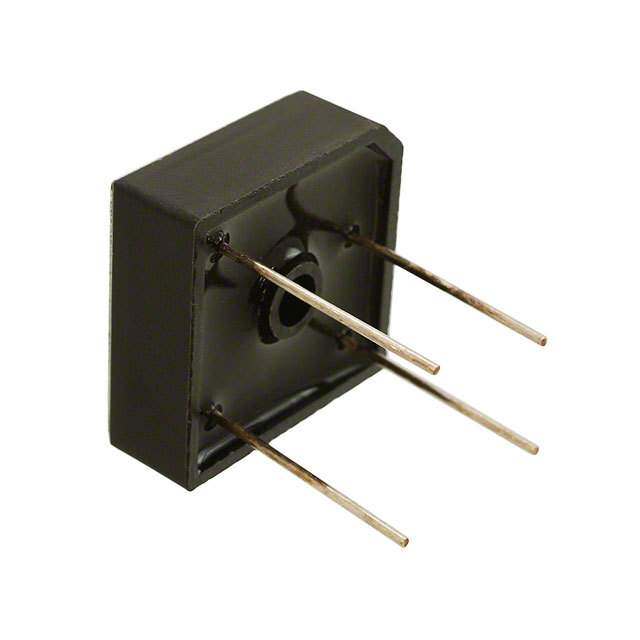

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,桥式整流器,Micro Commercial Components (MCC) MP506W-BP- |
| 数据手册 | |
| 产品型号 | MP506W-BP |
| PCN设计/规格 | |
| 二极管类型 | 单相 |
| 产品 | Single Phase Bridge |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24932 |
| 产品目录页面 | |
| 产品种类 | Rectifiers - Bridge |
| 供应商器件封装 | MP-50WW |
| 其它名称 | MP506W-BPMS |
| 包装 | 散装 |
| 商标 | Micro Commercial Components (MCC) |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 宽度 | 28.83 mm |
| 封装 | Bulk |
| 封装/外壳 | 4-方形、 MP-50W |
| 封装/箱体 | MP-50 |
| 峰值反向电压 | 600 V |
| 工厂包装数量 | 50 |
| 最大RMS反向电压 | 420 V |
| 最大反向漏泄电流 | 10 uA |
| 最大工作温度 | + 150 C |
| 最大浪涌电流 | 400 A |
| 最小工作温度 | - 50 C |
| 标准包装 | 400 |
| 正向电压下降 | 1.2 V |
| 电压-峰值反向（最大值） | 600V |
| 电流-DC正向(If) | 50A |
| 系列 | MP50 |
| 长度 | 28.83 mm |
| 高度 | 11.35 mm |
