Datasheet下载- 型号： MP2-S144-41P1-LR
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MP2-S144-41P1-LR由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MP2-S144-41P1-LR价格参考。3MMP2-S144-41P1-LR封装/规格：未分类， 暂无。您可以下载MP2-S144-41P1-LR参考资料、Datasheet数据手册功能说明书，资料中有MP2-S144-41P1-LR 详细功能的应用电路图电压和使用方法及教程。
MP2-S144-41P1-LR 是3M公司推出的专用背板连接器，主要用于高密度、高可靠性的电信与数据中心背板互连系统。其典型应用场景包括：通信设备中的机框式路由器、交换机（如核心/汇聚层设备）、服务器机架背板（支持多刀片或模块化计算单元的高速信号传输），以及工业级嵌入式控制系统中需长期稳定运行的背板架构。该连接器采用41对差分信号触点设计，支持PCIe、SAS、SRIO等高速串行协议，具备优异的阻抗匹配（100Ω±10%）和低串扰性能，适用于高达25 Gbps的数据速率（单通道）。其LR（Long Reach）版本优化了插拔行程与接触可靠性，适配较厚背板（典型PCB厚度达3.2 mm）及严苛振动环境；带屏蔽结构与金属外壳可有效抑制EMI，满足NEBS Level 3及IEC 60950等安规要求。广泛应用于5G基站基带单元（BBU）、光传输平台（OTN）、AI训练服务器背板等对信号完整性、热插拔兼容性及生命周期可靠性要求极高的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN SOCKET 144POS 4ROW R/A GOLD |
| 产品分类 | 背板连接器 - 专用 |
| 品牌 | 3M |
| 数据手册 | |

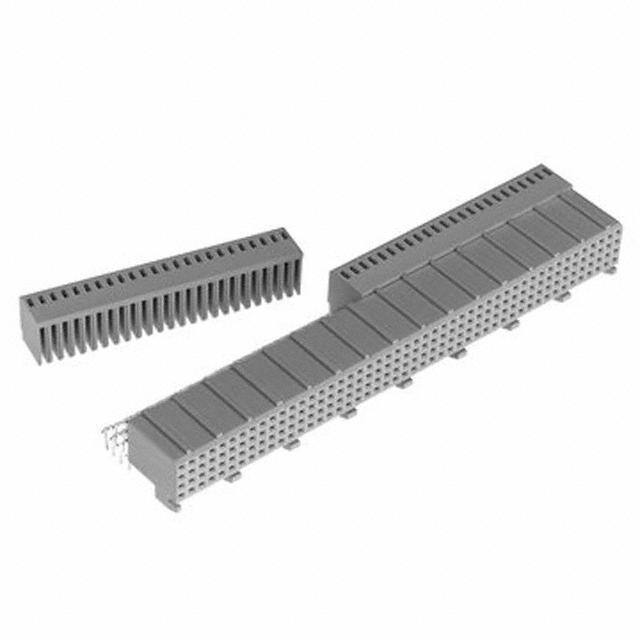

| 产品图片 |
|
| 产品型号 | MP2-S144-41P1-LR |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MetPak™ MP2 |
| 其它名称 | 00051111959664 |
| 列数 | - |
| 加载的针脚数 | 全部 |
| 包装 | 散装 |
| 安装类型 | 板边缘，通孔，直角 |
| 工作温度 | -55°C ~ 125°C |
| 排数 | 4 |
| 材料可燃性等级 | UL94 V-0 |
| 标准包装 | 168 |
| 特性 | 板导轨， 帽盖， 衬垫 |
| 端接 | 压配式 |
| 触头布局（典型） | - |
| 触头镀层 | 金 |
| 触头镀层厚度 | 3µin （0.08µm） |
| 连接器样式 | Futurebus+® |
| 连接器用途 | 背板 |
| 连接器类型 | 插座，母形插口 |
| 针脚数 | 144 |
| 间距 | 0.079"（2.00mm） |
| 颜色 | 浅褐 |
| 额定电压 | - |
| 额定电流 | 1.5A |
