Datasheet下载- 型号： MNU10-250DMIX-BOTTLE
- 制造商： 3M
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MNU10-250DMIX-BOTTLE由3M设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MNU10-250DMIX-BOTTLE价格参考。3MMNU10-250DMIX-BOTTLE封装/规格：未分类， 暂无。您可以下载MNU10-250DMIX-BOTTLE参考资料、Datasheet数据手册功能说明书，资料中有MNU10-250DMIX-BOTTLE 详细功能的应用电路图电压和使用方法及教程。
MNU10-250DMIX-BOTTLE 是3M公司推出的快速连接/快速断开式端子（Quick-Connect / Quick-Disconnect Terminal），属于3M Scotchlok® 系列，专为低压电气连接设计。该型号为预装式混合型连接器（含导线与绝缘套管），采用瓶装包装（BOTTLE），便于自动化装配或批量手工压接。 其典型应用场景包括： • 家电制造——如冰箱、洗衣机、微波炉等内部电源线与控制板、传感器、加热元件间的可靠、免焊快速连接； • 汽车售后及轻型车辆线束——用于灯光系统、雨刮电机、座椅调节模块等12V/24V回路中，满足振动环境下的抗松脱要求； • 工业控制设备——PLC I/O模块、继电器底座、变频器端子排的现场配线，支持快速维护与更换； • 暖通空调（HVAC）——风机、温控器、风门执行器等部件的模块化接线，提升产线效率与维修便利性。 该端子适配AWG 10–12（约6–4 mm²）导线，额定电流25A，耐温范围-40℃～105℃，具备UL/CSA认证，符合RoHS。其“DMIX”标识代表双金属兼容设计（可安全连接铜线与铝线），适用于部分混用场景（需配合专用抗氧化膏）。瓶装形式特别适合SMT贴片后插件产线或自动剥线压接设备供料，显著降低人工操作误差与工时成本。
| 参数 | 数值 |
| 产品目录 | 连接器，互连器件 |
| 描述 | CONN QC TAB 10-12AWG 0.250 50PC |
| 产品分类 | 端子 - 快速连接，快速断开连接器 |
| 品牌 | 3M |
| 数据手册 | http://multimedia.3m.com/mws/mediawebserver?6666660Zjcf6lVs6EVs666iduCOrrrrQ- |

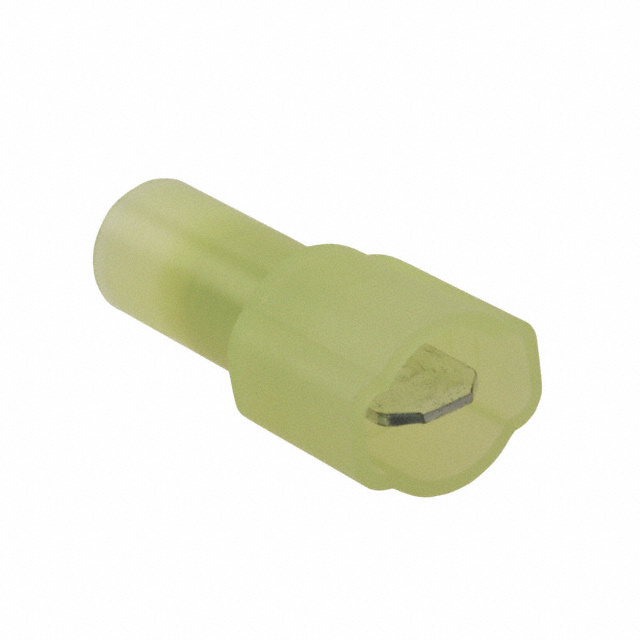

| 产品图片 |
|
| 产品型号 | MNU10-250DMIX-BOTTLE |
| PCN设计/规格 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | Scotchlok™ |
| 公母 | 公头 |
| 其它名称 | 00051128587805 |
| 凸片厚度 | 0.032"（0.81mm） |
| 凸片宽度 | 0.250"（6.35mm） |
| 凸片长度 | - |
| 包装 | 散装 |
| 安装类型 | 自由悬挂 |
| 标准包装 | 50 |
| 特性 | 对接接缝 |
| 特色产品 | http://www.digikey.cn/product-highlights/zh/scotchlok-tools-and-connectors/52970 |
| 相关产品 | /product-detail/zh/TR-482/TR-482-ND/413342/product-detail/zh/TH-450/TH-450-ND/670086/product-detail/zh/TR-490/TR-490-ND/670087 |
| 端子类型 | 标准 |
| 端接 | 压接 |
| 线规 | 10-12 AWG |
| 绝缘 | 完全绝缘 |
| 绝缘层直径 | 0.250"（6.35mm） |
| 触头材料 | 铜，ETP |
| 触头镀层 | 锡 |
| 长度-总 | 1.050"（26.67mm） |
| 颜色 | 黄 |
