Datasheet下载- 型号： MMXZ5237B-TP
- 制造商： MCC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMXZ5237B-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMXZ5237B-TP价格参考。MCCMMXZ5237B-TP封装/规格：未分类， 暂无。您可以下载MMXZ5237B-TP参考资料、Datasheet数据手册功能说明书，资料中有MMXZ5237B-TP 详细功能的应用电路图电压和使用方法及教程。
MMXZ5237B-TP 是 Micro Commercial Co（MCC）推出的贴片型齐纳二极管，标称稳压值为9.1 V（容差±5%），功率为200 mW（SOD-323封装），典型动态电阻低、温度稳定性较好。其主要应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备（如蓝牙耳机、智能手环、传感器节点）中为ADC参考源、MCU复位电路或小信号模拟电路提供稳定基准电压。 2. 过压保护与箝位：常用于I/O端口、通信接口（如I²C、UART）的ESD防护与瞬态电压抑制，配合TVS或限流电阻，将异常电压箝位在9.1 V左右，防止后级芯片损坏。 3. 电源轨监控与反馈：在低压LDO或DC-DC转换器的反馈分压网络中，可替代精密基准IC以简化设计（需注意精度与温漂限制）。 4. 低成本模拟电路偏置：如运算放大器偏置、LED恒流驱动中的电压设定点等对精度要求不苛刻的场合。 注意：因额定功率仅200 mW，不适用于大电流稳压；SOD-323封装尺寸小（1.7×1.3×0.9 mm），适合高密度PCB布局，但焊接需控制热应力。实际应用中建议留足裕量（如工作电流控制在5–10 mA内），并注意散热与长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 8.2V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Micro Commercial Co |
| 数据手册 | |

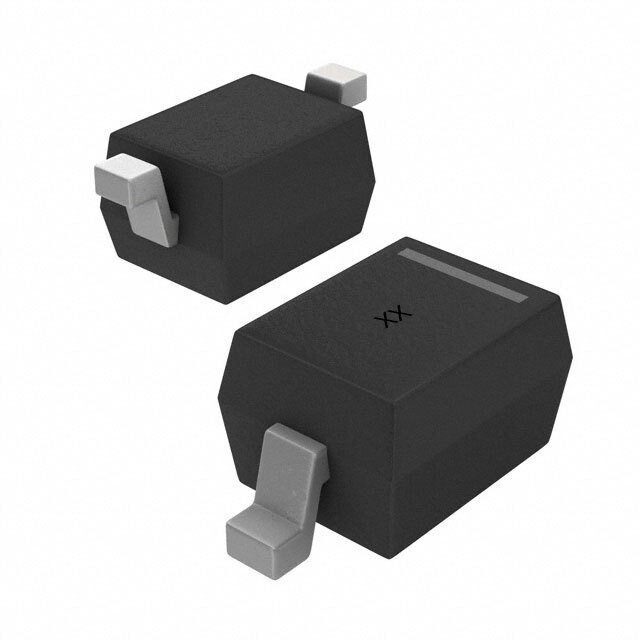

| 产品图片 |
|
| 产品型号 | MMXZ5237B-TP |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 3µA @ 6.5V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24932 |
| 供应商器件封装 | SOD-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 8.2V |
| 阻抗（最大值）(Zzt) | 8 欧姆 |
