Datasheet下载- 型号： MMXZ5229B-TP
- 制造商： MCC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMXZ5229B-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMXZ5229B-TP价格参考。MCCMMXZ5229B-TP封装/规格：未分类， 暂无。您可以下载MMXZ5229B-TP参考资料、Datasheet数据手册功能说明书，资料中有MMXZ5229B-TP 详细功能的应用电路图电压和使用方法及教程。
MMXZ5229B-TP 是 Micro Commercial Co（MCC）推出的贴片齐纳二极管，标称稳压值为4.3V（容差±5%），额定功率为200mW（SOD-123封装），最大测试电流IZT为20mA。其典型应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备、传感器模块、MCU外围电路等对功耗和空间敏感的场合，为ADC参考源、比较器阈值或逻辑电平提供稳定基准电压。 2. 过压保护与钳位：与TVS或限流电阻配合，用于I/O端口、通信接口（如I²C、UART）的ESD防护或瞬态电压钳位，防止后级电路受异常电压冲击。 3. 电源轨调理：在低压LDO或DC-DC输出后作二次稳压或噪声抑制，提升3.3V/5V系统中关键模拟电路（如运放偏置、振荡器供电）的电压稳定性。 4. 低成本替代方案：因SOD-123封装兼容性强、成本低廉，常用于消费电子（如遥控器、LED驱动、电池管理）中对精度要求不苛刻但需可靠稳压的场景。 注意：该器件属通用型齐纳管，动态阻抗较高（约25Ω），不适用于高精度或大电流稳压；设计时需确保功耗不超过200mW，并留有足够散热余量。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 4.3V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Micro Commercial Co |
| 数据手册 | |

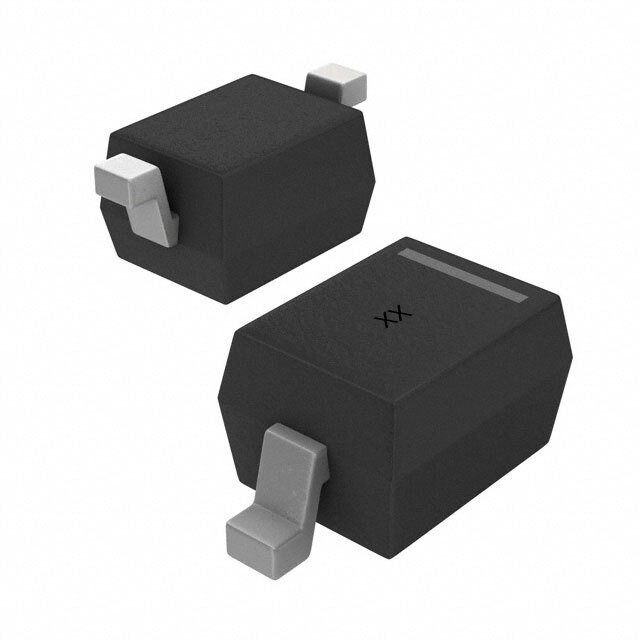

| 产品图片 |
|
| 产品型号 | MMXZ5229B-TP |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 1V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24932 |
| 供应商器件封装 | SOD-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 4.3V |
| 阻抗（最大值）(Zzt) | 22 欧姆 |
