Datasheet下载- 型号： MMXZ5221B-TP
- 制造商： MCC
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMXZ5221B-TP由MCC设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMXZ5221B-TP价格参考。MCCMMXZ5221B-TP封装/规格：未分类， 暂无。您可以下载MMXZ5221B-TP参考资料、Datasheet数据手册功能说明书，资料中有MMXZ5221B-TP 详细功能的应用电路图电压和使用方法及教程。
MMXZ5221B-TP 是 Micro Commercial Co（MCC）推出的贴片齐纳二极管，标称稳压值为2.4 V（容差±5%），额定功率为200 mW（SOD-123封装），最大测试电流为20 mA。其典型应用场景包括： 1. 低电压基准源：为传感器、ADC/DAC、电源监控电路等提供稳定、低成本的2.4 V参考电压； 2. 过压保护与箝位：在I/O端口或敏感模拟输入前，将瞬态电压箝位至2.4 V附近，防止后级器件损坏； 3. 逻辑电平转换/适配：配合限流电阻，实现1.8 V/2.5 V系统与3.3 V接口间的简易电平兼容； 4. 电源轨微调与偏置：在低压LDO或运放偏置网络中提供精确偏置点； 5. 电池供电设备中的低功耗稳压：适用于纽扣电池（如CR2032）供电的便携设备，因其低击穿电压和微小静态电流（IZK ≈ 1 µA），可延长待机时间。 该器件具有良好的温度稳定性（TC ≈ ±0.07%/°C）和快速响应特性，适合空间受限、成本敏感且无需高精度（如±1%）的消费电子、工业控制板及IoT终端等应用。注意需严格按规格书设计限流电阻，避免超功耗或热失效。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 2.4V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Micro Commercial Co |
| 数据手册 | |

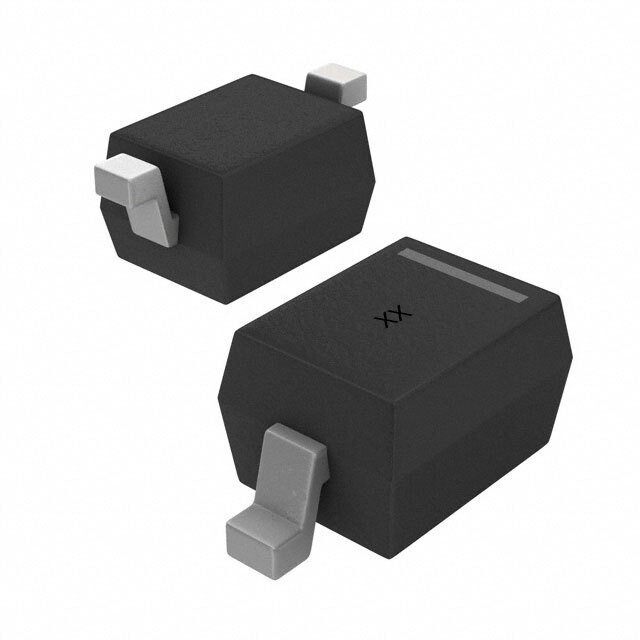

| 产品图片 |
|
| 产品型号 | MMXZ5221B-TP |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.2V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 100µA @ 1V |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24932 |
| 供应商器件封装 | SOD-323 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 5,000 |
| 电压-齐纳（标称值）(Vz) | 2.4V |
| 阻抗（最大值）(Zzt) | 30 欧姆 |
