- 型号： MMSZ43T1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MMSZ43T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MMSZ43T1价格参考。ON SemiconductorMMSZ43T1封装/规格：未分类， 暂无。您可以下载MMSZ43T1参考资料、Datasheet数据手册功能说明书，资料中有MMSZ43T1 详细功能的应用电路图电压和使用方法及教程。

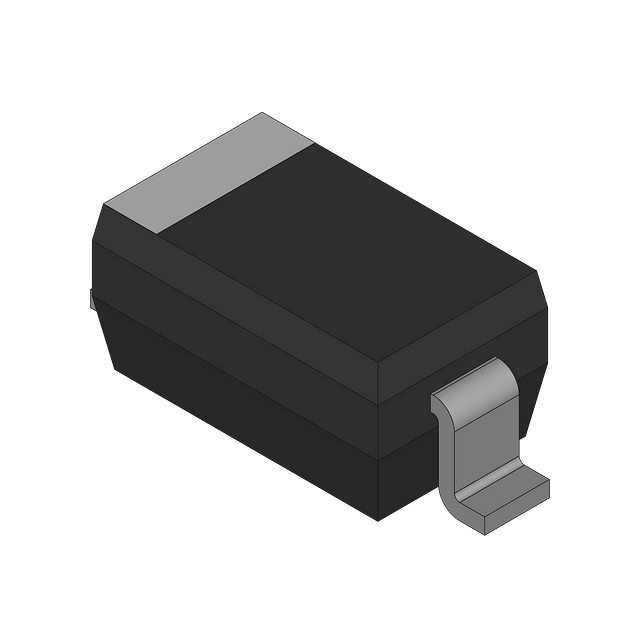

MMSZ43T1 是安森美（ON Semiconductor）推出的表面贴装齐纳二极管，标称稳压值为43 V（容差通常±5%），功率为500 mW，采用SOD-123封装。其典型应用场景包括： 1. 电压基准与稳压：在低功耗电路中为ADC参考源、传感器供电或微控制器I/O端口提供稳定基准电压（如配合限流电阻构成简易稳压电路）； 2. 过压保护（OVP）：并联于敏感器件（如MCU、运放输入端）前，当输入电压异常升高至约43 V时导通分流，防止后级损坏； 3. 浪涌钳位：在通信接口（如RS-485、CAN总线）或电源输入端，配合TVS或限流元件实现瞬态高压钳位； 4. 电源反馈环路：用于低成本开关电源（如反激式适配器）的光耦反馈侧，提供精确的输出电压采样基准； 5. 工业控制与汽车电子：适用于12 V/24 V系统中的负载突降（Load Dump）防护辅助电路（需配合主TVS使用），以及PLC模块、车载仪表等对可靠性要求较高的场景。 注意：该器件为单齐纳结构，无内置限流电阻，实际应用中必须串联适当阻值的限流电阻以确保工作电流在额定范围内（典型测试电流IZT=1 mA，最大功率500 mW）。不适用于大电流稳压或高频噪声抑制场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 43V 500MW SOD123 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MMSZ43T1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 30.1V |
| 供应商器件封装 | SOD-123 |
| 功率-最大值 | 500mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SOD-123 |
| 工作温度 | -55°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 43V |
| 阻抗（最大值）(Zzt) | 150 欧姆 |
