型号： MM3Z9V1T1
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MM3Z9V1T1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM3Z9V1T1价格参考。ON SemiconductorMM3Z9V1T1封装/规格：未分类，暂无。您可以下载MM3Z9V1T1参考资料、Datasheet数据手册功能说明书，资料中有MM3Z9V1T1 详细功能的应用电路图电压和使用方法及教程。

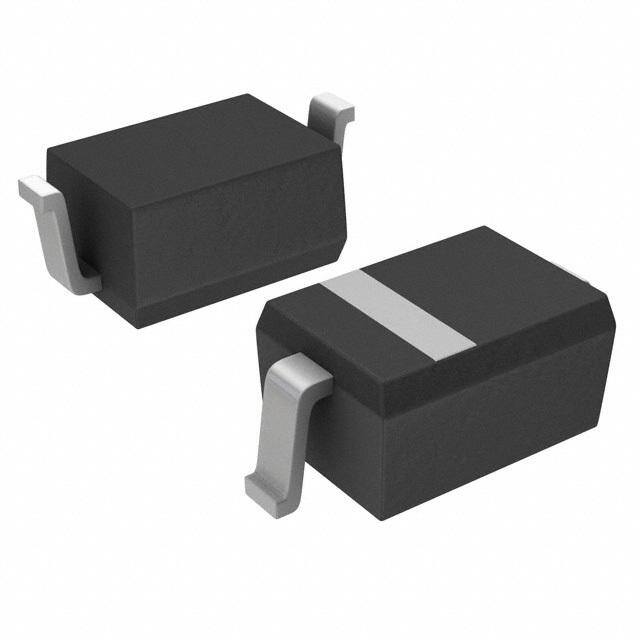

MM3Z9V1T1 是安森美（ON Semiconductor）推出的表面贴装型单齐纳二极管，标称稳压值为9.1 V（容差通常±5%），功率额定值为200 mW，采用SOD-323超小型封装。其典型应用场景包括：

1. 电压基准与参考：为低功耗模拟电路（如传感器信号调理、ADC/DAC参考源）提供稳定、低成本的9.1 V基准电压。

2. 过压保护（OVP）：常与TVS或限流电阻配合，用于保护后级IC（如MCU、通信接口芯片）免受瞬态过压（如ESD、浪涌）损害，尤其适用于电源输入端或I/O引脚钳位。

3. 电源稳压与箝位：在小电流、非精密场合（如待机电源、LED驱动反馈环路）中作简易稳压或电压箝位元件，限制节点电压不超过9.1 V。

4. 电平转换与逻辑接口保护：在混合电压系统中（如3.3 V/5 V MCU与9 V外设通信），用于限幅或电平适配，防止高电平信号损坏低压器件。

5. 消费电子与便携设备：因体积微小（SOD-323）、功耗低，广泛应用于智能手机、可穿戴设备、TWS耳机等对空间和功耗敏感的产品中，实现紧凑型保护或基准功能。

需注意：该器件适用于≤20 mA的稳压电流范围，不适用于大电流或高精度稳压场景；设计时应校核功耗（P = Vz × Iz）并留足裕量，避免热失效。

产品参数图文手册常见问题

参数	数值
产品目录	分立半导体产品
描述	DIODE ZENER 9.1V 200MW SOD323
产品分类	单二极管/齐纳
品牌	ON Semiconductor
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	MM3Z9V1T1
PCN过时产品	点击此处下载产品Datasheet
rohs	含铅 / 不符合限制有害物质指令(RoHS)规范要求
产品系列	-
不同If时的电压-正向(Vf)	900mV @ 10mA
不同 Vr时的电流-反向漏电流	200nA @ 7V
供应商器件封装	SOD-323
功率-最大值	200mW
包装	带卷（TR）
安装类型	表面贴装
容差	±6%
封装/外壳	SC-76，SOD-323
工作温度	-65°C ~ 150°C
标准包装	3,000
电压-齐纳（标称值）(Vz)	9.1V
阻抗（最大值）(Zzt)	15 欧姆
