Datasheet下载- 型号： MM3Z4V3ST1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MM3Z4V3ST1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MM3Z4V3ST1价格参考。ON SemiconductorMM3Z4V3ST1封装/规格：未分类， 暂无。您可以下载MM3Z4V3ST1参考资料、Datasheet数据手册功能说明书，资料中有MM3Z4V3ST1 详细功能的应用电路图电压和使用方法及教程。
MM3Z4V3ST1 是安森美（ON Semiconductor）推出的表面贴装型齐纳二极管，标称稳压值为4.3V（容差通常±5%），功耗为300mW，采用SOD-323超小型封装。其典型应用场景包括： 1. 电压基准与参考源：在低功耗模拟电路（如传感器信号调理、ADC/DAC参考、电源监控电路）中提供稳定、低成本的4.3V基准电压。 2. 过压保护与钳位：常用于IC输入/输出端口的ESD防护或瞬态电压抑制（TVS辅助钳位），将异常电压限制在4.3V附近，防止后级器件（如MCU GPIO、运放输入）损坏。 3. 电源稳压与分压反馈：在简单线性稳压器（如LDO外围电路）或开关电源反馈环路中，作为低成本稳压元件或误差检测节点的基准点。 4. 电池电压监测：适用于3.7V锂电系统中监测满充/过压状态（如4.3V对应锂电池上限），配合比较器实现充电管理功能。 5. 消费电子与便携设备：凭借SOD-323小尺寸和低功耗特性，广泛应用于智能手机、TWS耳机、可穿戴设备等空间受限、对BOM成本敏感的场景。 需注意：该器件适用于小电流（≤10mA）稳压场合；大电流或高精度需求时建议选用带温度补偿的基准IC。使用时应确保反向偏置，并合理设计限流电阻以保障稳定工作与寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 4.3V 200MW SOD323 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

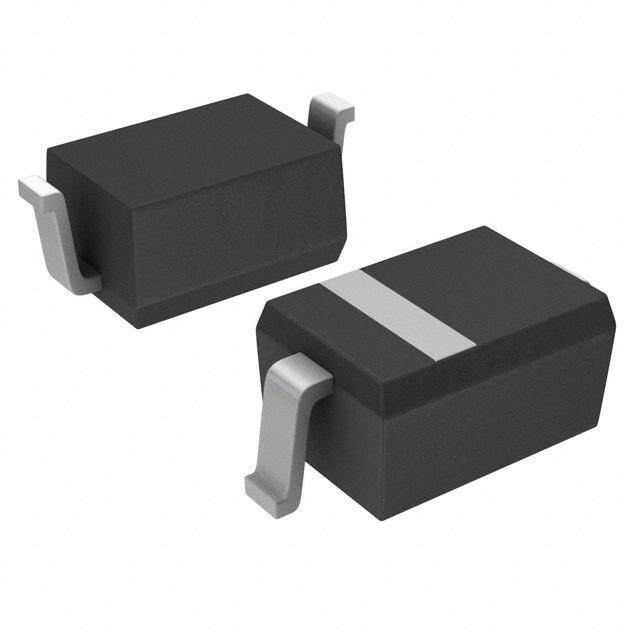

| 产品图片 |
|
| 产品型号 | MM3Z4V3ST1 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 3µA @ 1V |
| 供应商器件封装 | SOD-323 |
| 其它名称 | MM3Z4V3ST1OS |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±3% |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度 | -65°C ~ 150°C |
| 标准包装 | 3,000 |
| 电压-齐纳（标称值）(Vz) | 4.3V |
| 阻抗（最大值）(Zzt) | 90 欧姆 |
