Datasheet下载- 型号： MJF6388
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MJF6388由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MJF6388价格参考。ON SemiconductorMJF6388封装/规格：未分类， 暂无。您可以下载MJF6388参考资料、Datasheet数据手册功能说明书，资料中有MJF6388 详细功能的应用电路图电压和使用方法及教程。
ON Semiconductor 的 MJF6388 是一款 PNP 型硅外延平面双极结型晶体管（BJT），采用 TO-220AB 封装，具备高电压、高电流和高可靠性特性。其典型参数包括：VCEO = –100 V，IC = –8 A（连续），PCM ≈ 50 W（带足够散热），fT ≈ 3 MHz，适用于中功率开关与线性放大场景。 主要应用场景包括： 1. 工业电源控制：用作开关稳压器、DC-DC 转换器或继电器驱动电路中的主开关或达林顿对管的驱动级； 2. 电机控制：在中小功率直流电机（如风机、泵类）的 H 桥或单向驱动电路中承担反向电流切换或制动功能； 3. 音频与模拟电路：在分立式音频功放输出级（尤其互补对管设计中配合 NPN 型如 MJF6387）或线性稳压器调整管中，提供低饱和压降（VCE(sat) ≈ –1.5 V @ IC = –6 A）和良好热稳定性； 4. 汽车电子辅助系统：符合 AEC-Q101 可靠性标准（注：需确认具体批次是否通过认证），可用于车载灯光控制、车窗升降驱动、燃油泵控制等12 V/24 V系统中的功率开关环节； 5. 固态继电器（SSR）与保护电路：作为过流/过压保护回路中的快速关断器件，利用其较高的SOA（安全工作区）承受瞬态负载。 该器件强调鲁棒性与热性能，适合需兼顾开关速度、饱和特性和耐用性的中功率通用场景，但不适用于高频射频或超高速数字开关应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS PWR NPN 10A 100V TO220FP |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

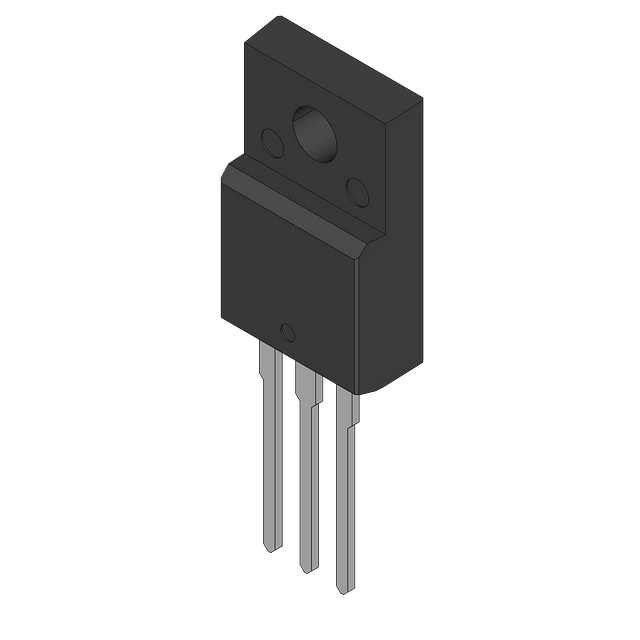

| 产品图片 |
|
| 产品型号 | MJF6388 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 3V @ 100mA，10A |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 3000 @ 3A，4V |
| 供应商器件封装 | TO-220FP |
| 其它名称 | MJF6388OS |
| 功率-最大值 | 2W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-3 整包 |
| 晶体管类型 | NPN - 达林顿 |
| 标准包装 | 50 |
| 电压-集射极击穿（最大值） | 100V |
| 电流-集电极(Ic)（最大值） | 10A |
| 电流-集电极截止（最大值） | 10µA |
| 频率-跃迁 | - |
