Datasheet下载- 型号： MJD2955-1G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MJD2955-1G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MJD2955-1G价格参考。ON SemiconductorMJD2955-1G封装/规格：未分类， 暂无。您可以下载MJD2955-1G参考资料、Datasheet数据手册功能说明书，资料中有MJD2955-1G 详细功能的应用电路图电压和使用方法及教程。
MJD2955-1G 是安森美（ON Semiconductor）推出的PNP型中功率双极结型晶体管（BJT），采用TO-220AB封装，具有高电流（IC = −10 A）、高电压（VCEO = −70 V）、高功耗（PD = 30 W）及良好热稳定性等特点。其典型应用场景包括： 1. 线性稳压电源：作为调整管（Pass Transistor），配合控制IC（如LM317、TL431等）构成大电流负压或正压稳压电路，适用于工业电源、实验室电源等需稳定输出且负载电流达数安培的场合。 2. 电机驱动与继电器驱动：用于中小功率直流电机（如12–24 V、≤5 A）的反向驱动或H桥低边开关；亦可驱动电磁继电器、螺线管等感性负载，配合续流二极管实现可靠关断。 3. 音频功率放大器：在AB类或B类互补对称功放输出级中，与NPN型MJD3055配对使用，构成推挽输出级，适用于低频/中功率音频应用（如小型功放模块、音响辅助放大器）。 4. 开关电源辅助电路：在SMPS中用作待机电源的开关管、过流保护检测开关或基准电压调节开关等。 5. 工业控制接口：作为电平转换或电流放大器件，驱动PLC输出模块、LED阵列或传感器负载。 注意：实际应用中需合理设计基极驱动（推荐IB ≥ IC/10以确保饱和导通）、加装散热器，并注意反向击穿与二次击穿限制。不建议用于高频开关（f > 100 kHz）场景，因其fT约1 MHz，开关速度有限。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | TRANS POWER PNP 10A 60V IPAK |
| 产品分类 | 晶体管(BJT) - 单路 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

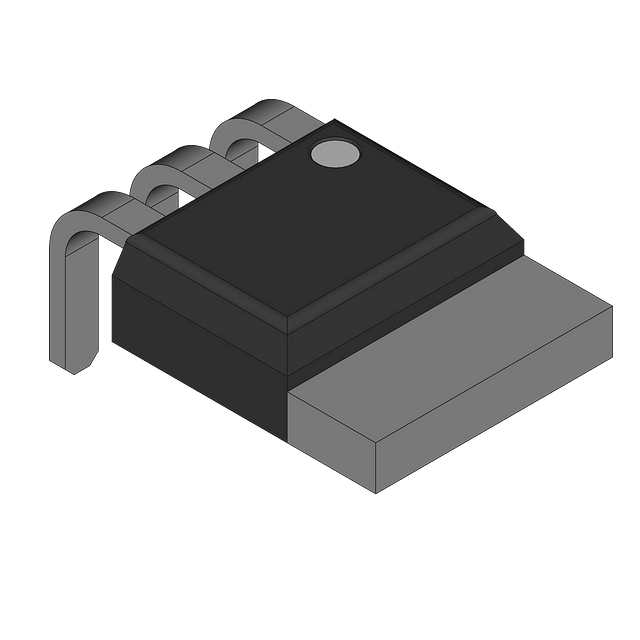

| 产品图片 |
|
| 产品型号 | MJD2955-1G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同 Ib、Ic时的 Vce饱和值（最大值） | 8V @ 3.3A，10A |
| 不同 Ic、Vce 时的DC电流增益(hFE)（最小值） | 20 @ 4A，4V |
| 供应商器件封装 | I-Pak |
| 功率-最大值 | 1.75W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-251-3 短引线，IPak，TO-251AA |
| 晶体管类型 | PNP |
| 标准包装 | 75 |
| 电压-集射极击穿（最大值） | 60V |
| 电流-集电极(Ic)（最大值） | 10A |
| 电流-集电极截止（最大值） | 50µA |
| 频率-跃迁 | 2MHz |
