Datasheet下载- 型号： MDA72-14N1B
- 制造商： IXYS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MDA72-14N1B由IXYS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MDA72-14N1B价格参考。IXYSMDA72-14N1B封装/规格：未分类， 暂无。您可以下载MDA72-14N1B参考资料、Datasheet数据手册功能说明书，资料中有MDA72-14N1B 详细功能的应用电路图电压和使用方法及教程。
IXYS（现属Littelfuse）的MDA72-14N1B是一款高性能双共阴极肖特基整流器阵列模块，采用TO-247AD封装，额定参数为72A/1400V（反向重复峰值电压VRRM=1400V），正向平均电流IF(AV)=72A（Tc=130°C），具备低正向压降、高浪涌电流承受能力（IFSM可达800A）及优异热稳定性。 其典型应用场景包括： 1. 工业高频开关电源：作为PFC（功率因数校正）级或DC-DC副边同步整流的主整流器件，适用于大功率通信电源、服务器电源等； 2. 光伏逆变器：用于MPPT升压电路或逆变桥前级整流，耐高压特性适配组串式逆变器的高直流母线电压（如1000V+系统）； 3. UPS不间断电源：在整流/充电与逆变双工况下承担大电流整流任务，可靠性满足长时间运行需求； 4. 感应加热与焊接设备：应对高di/dt和瞬态过载工况，模块化双管结构便于并联扩展或全波整流设计； 5. 电机驱动系统：在中大功率变频器的制动单元或辅助电源整流环节中提供高效、低损耗整流。 该器件集成双二极管共阴极结构，简化PCB布局，减少寄生电感，特别适合对效率、散热与空间有严苛要求的高可靠性工业电力电子系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOD DIODE DUAL 1400V TO-240AA |
| 产品分类 | 二极管，整流器 - 模块 |
| 品牌 | IXYS |
| 数据手册 | |

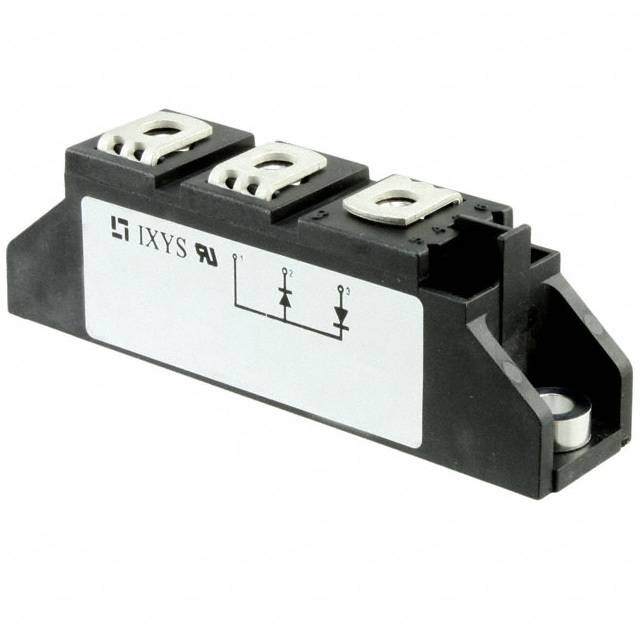

| 产品图片 |
|
| 产品型号 | MDA72-14N1B |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.6V @ 300A |
| 不同 Vr时的电流-反向漏电流 | 15mA @ 1400V |
| 二极管类型 | 标准 |
| 二极管配置 | 1 对共阳极 |
| 供应商器件封装 | TO-240AA |
| 包装 | 散装 |
| 反向恢复时间(trr) | - |
| 安装类型 | 底座安装 |
| 封装/外壳 | TO-240AA |
| 标准包装 | 18 |
| 电压-DC反向(Vr)（最大值） | 1400V（1.4kV） |
| 电流-平均整流(Io)（每二极管） | 113A |
| 速度 | 标准恢复 >500ns，> 200mA（Io） |
