Datasheet下载- 型号： MCP4242-502E/UN
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP4242-502E/UN由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP4242-502E/UN价格参考。MicrochipMCP4242-502E/UN封装/规格：未分类， 暂无。您可以下载MCP4242-502E/UN参考资料、Datasheet数据手册功能说明书，资料中有MCP4242-502E/UN 详细功能的应用电路图电压和使用方法及教程。
MCP4242-502E/UN 是 Microchip Technology 推出的双通道、非易失性（EEPROM）、SPI 接口数字电位器，标称阻值为 50 kΩ（后缀“502”代表50 × 10² = 50 kΩ），采用 14 引脚 MSOP 封装（/UN），工作温度范围为 -40°C 至 +125°C，符合工业级可靠性要求。 其典型应用场景包括： ✅ 精密电源管理：用于可编程 DC-DC 转换器或 LDO 的反馈分压网络，实现数字调节输出电压，替代机械电位器，提升长期稳定性和抗振动能力； ✅ 传感器信号调理：在模拟前端（AFE）中动态校准增益或偏置，例如配合压力、温度传感器进行零点与满量程校准； ✅ 音频与工业控制：实现音量、亮度或电机速度的数字可控衰减/分压，支持上电自动恢复预设值（得益于 EEPROM 存储）； ✅ 嵌入式系统校准：在生产测试阶段写入校准参数，设备后续无需手动调节，降低维护成本； ✅ 冗余与高可靠性设计：双独立通道支持同步或异步调节，适用于需通道隔离或备份配置的工业仪表、PLC 模块等。 该器件具备低温度系数（±100 ppm/°C）、低游标电阻（约 120 Ω）、128 抽头分辨率及 SPI 写保护功能，适合对精度、重复性和长期稳定性有要求的中高端工业、汽车电子（AEC-Q100 未认证，但/UN 型号常用于车载信息娱乐辅助电路）及医疗设备等场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC DGTL POT DL 5K 2CH 10-MSOP数字电位计 IC Dual 7B NV SPI Rheo |
| 产品分类 | 数据采集 - 数字电位器集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |

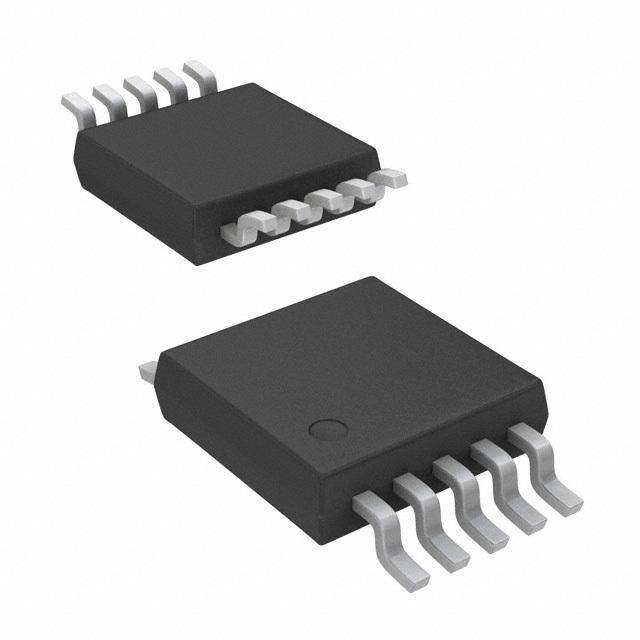

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 数字电位计 IC,Microchip Technology MCP4242-502E/UNWiperLock™ |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en531683 |
| 产品型号 | MCP4242-502E/UN |
| POT数量 | Dual |
| 产品目录页面 | |
| 产品种类 | 数字电位计 IC |
| 供应商器件封装 | 10-MSOP |
| 其它名称 | MCP4242-502-E/UN |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 存储器类型 | 非易失 |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 10-TFSOP，10-MSOP（0.118"，3.00mm 宽） |
| 封装/箱体 | MSOP-10 |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 2.5 V, 3.3 V, 5 V |
| 工厂包装数量 | 100 |
| 弧刷存储器 | Non Volatile |
| 抽头 | 129 |
| 接口 | 4 线 SPI（芯片选择） |
| 数字接口 | Serial (4-Wire, SPI) |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 100 |
| 每POT分接头 | 128 |
| 温度系数 | 标准值 150 ppm/°C |
| 电压-电源 | 2.7 V ~ 5.5 V |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 1.8 V |
| 电源电流 | 550 uA |
| 电路数 | 2 |
| 电阻 | 5 kOhms |
| 电阻(Ω) | 5k |
