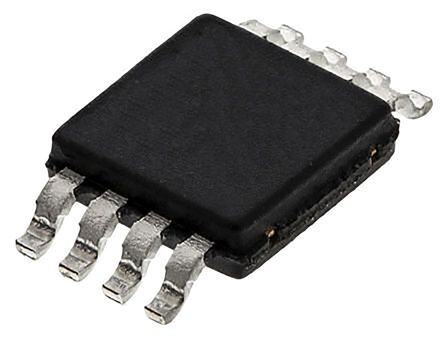

图片仅供参考
详细数据请看参考数据手册
- 型号： MCP4021-103E/MS
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP4021-103E/MS由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP4021-103E/MS价格参考。MicrochipMCP4021-103E/MS封装/规格：未分类， 暂无。您可以下载MCP4021-103E/MS参考资料、Datasheet数据手册功能说明书，资料中有MCP4021-103E/MS 详细功能的应用电路图电压和使用方法及教程。
MCP4021-103E/MS 是 Microchip Technology 推出的一款非易失性（EEPROM 存储）、单通道、10 kΩ 标称阻值的数字电位器，采用 8 引脚 MSOP 封装。其典型应用场景包括： - 精密校准与偏置调节：用于电源管理电路中微调参考电压、电流检测增益或 ADC/DAC 基准点，如在工业传感器信号调理电路中补偿零点与满量程误差。 - LED/LCD 亮度与对比度控制：通过 I²C 接口（兼容标准模式，最高100 kHz）实现数字化、可编程的亮度调节，支持断电后自动恢复设定值（得益于内置 EEPROM）。 - 可编程增益放大器（PGA）配置：与运算放大器配合构成增益可调的前端电路，适用于数据采集系统中的动态量程适配。 - 嵌入式系统参数微调：替代机械电位器，提升长期稳定性与抗振动能力，常见于医疗设备、测试仪器及通信模块中对温度漂移敏感的模拟电路。 该器件工作电压为 2.7–5.5 V，具有±20%端到端电阻容差、低温度系数（典型 100 ppm/°C）及高分辨率（7 位，128 抽头），适合空间受限且需可靠重复设置的中低频模拟调节场合。不适用于高频信号路径或大电流分压场景（最大抽头电流 ±2.5 mA）。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC DGTL POT 10K 1CH 8MSOP数字电位计 IC 10k U/D single 6-bit NV POT |
| 产品分类 | 数据采集 - 数字电位器集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 数字电位计 IC,Microchip Technology MCP4021-103E/MS- |
| 数据手册 | 点击此处下载产品Datasheethttp://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en022915http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en023833 |
| 产品型号 | MCP4021-103E/MS |
| POT数量 | Single |
| 产品目录页面 | |
| 产品种类 | 数字电位计 IC |
| 供应商器件封装 | 8-MSOP |
| 其它名称 | MCP4021103EMS |
| 包装 | 管件 |
| 商标 | Microchip Technology |
| 存储器类型 | 非易失 |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽） |
| 封装/箱体 | MSOP-8 |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 3.3 V, 5 V |
| 工厂包装数量 | 100 |
| 弧刷存储器 | Non Volatile |
| 抽头 | 64 |
| 接口 | 2 线串行（芯片选择，增/减） |
| 数字接口 | Serial (2-Wire) |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 100 |
| 每POT分接头 | 64 |
| 温度系数 | 标准值 150 ppm/°C |
| 电压-电源 | 2.7 V ~ 5.5 V |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 2.7 V |
| 电源电流 | 45 uA |
| 电路数 | 1 |
| 电阻 | 10 kOhms |
| 电阻(Ω) | 10k |
| 配用 | /product-detail/zh/MCP4XXXDM-DB/MCP4XXXDM-DB-ND/1223131/product-detail/zh/MCP402XEV/MCP402XEV-ND/951460 |
