Datasheet下载- 型号： MCP3909EV-MCU16
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP3909EV-MCU16由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP3909EV-MCU16价格参考。MicrochipMCP3909EV-MCU16封装/规格：未分类， 暂无。您可以下载MCP3909EV-MCU16参考资料、Datasheet数据手册功能说明书，资料中有MCP3909EV-MCU16 详细功能的应用电路图电压和使用方法及教程。

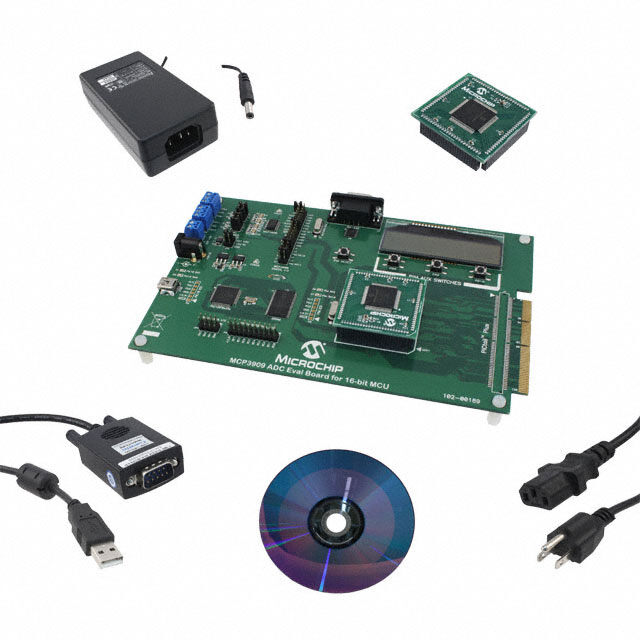

MCP3909EV-MCU16是Microchip Technology推出的专用于MCP3909双通道24位Δ-Σ模数转换器（ADC）的评估板，集成MCU16（基于PIC16F1947微控制器），主要用于高精度电能计量与传感器信号采集的开发验证。其典型应用场景包括： 1. 智能电表原型开发：利用MCP3909内置PGA、参考电压及同步采样能力，配合板载电流/电压传感器接口，快速实现单相/三相电能计量算法（如RMS、有功功率、谐波分析）的验证； 2. 工业传感器信号调理评估：适用于高动态范围、低噪声要求的称重、压力或温度传感系统，通过板载可编程增益放大和数字滤波配置，评估微弱模拟信号（如mV级桥式传感器输出）的精确数字化性能； 3. 嵌入式计量固件开发平台：MCU16提供完整开发支持（MPLAB X IDE + XC8编译器），便于用户移植和调试计量校准、SPI通信、LCD显示及UART上位机交互等固件功能； 4. 教学与实验室实训：作为ADC原理、电能计量标准（IEC 62053）、Δ-Σ调制与数字滤波（SINC³）等课程的实践平台，直观演示高精度数据采集链路设计要点。 该评估板不面向终端产品部署，而是聚焦于缩短ADC选型、硬件适配与算法验证周期，助力工程师高效完成计量类应用的前期技术可行性验证。
| 参数 | 数值 |
| ADC数 | 2 |
| 产品目录 | 编程器，开发系统 |
| 描述 | EVALUATION BOARD FOR MCP3909 |
| 产品分类 | 评估板 - 模数转换器 (ADC) |
| 品牌 | Microchip Technology |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en520380http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en539325http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en545994 |
| 产品图片 |
|
| 产品型号 | MCP3909EV-MCU16 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同条件下的功率（典型值） | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=24885 |
| 产品目录页面 | |
| 位数 | 16 |
| 使用的IC/零件 | MCP3909 |
| 其它名称 | MCP3909EVMCU16 |
| 工作温度 | -40°C ~ 85°C |
| 所含物品 | 板 |
| 数据接口 | 串行 |
| 标准包装 | 1 |
| 相关产品 | /product-detail/zh/MCP3909-I%2FSS/MCP3909-I%2FSS-ND/1228623/product-detail/zh/MCP3909T-I%2FSS/MCP3909T-I%2FSSTR-ND/1228252 |
| 输入范围 | ±1 V |
| 采样率（每秒） | 15k |
