Datasheet下载- 型号： MCP16322T-330E/NG
- 制造商： Microchip
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MCP16322T-330E/NG由Microchip设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MCP16322T-330E/NG价格参考。MicrochipMCP16322T-330E/NG封装/规格：未分类， 暂无。您可以下载MCP16322T-330E/NG参考资料、Datasheet数据手册功能说明书，资料中有MCP16322T-330E/NG 详细功能的应用电路图电压和使用方法及教程。
MCP16322T-330E/NG 是 Microchip Technology 推出的一款高效率、同步降压型 DC-DC 开关稳压器，输出固定为 3.3 V（±2%），支持 3.5–36 V 宽输入电压范围，连续输出电流达 2 A。其采用小型 16 引脚 QFN 封装（3 mm × 3 mm），集成上下功率 MOSFET 和内部补偿，无需外部肖特基二极管，简化设计并提升效率（典型效率 >92%）。 该器件适用于对空间、效率和可靠性要求较高的中低功耗嵌入式系统，典型应用场景包括：工业控制（如 PLC 模块、传感器节点、现场仪表的 3.3 V 电源轨）、汽车电子（符合 AEC-Q100 Grade 3 标准，适用于车载信息娱乐辅助模块、车身控制单元等非安全关键系统）、物联网终端设备（如无线网关、LoRa/NB-IoT 模组的主电源）、医疗便携设备（如手持检测仪、低功耗监护模块）以及通用嵌入式系统（为 PIC®/AVR® MCU、FPGA 配置芯片、通信接口（UART/SPI/I²C）等提供稳定 3.3 V 供电）。其宽输入特性可直接适配 12 V 或 24 V 工业总线、汽车电池（冷启动工况下仍可维持工作），内置软启动、过流保护与热关断功能，增强了系统鲁棒性。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG BUCK SYNC 3.3V 2A 16-VQFN开关控制器 2A Synchrouns Buck Switcher 24Vin |
| 产品分类 | PMIC - 稳压器 - DC DC 开关稳压器集成电路 - IC |
| 品牌 | Microchip Technology |
| 产品手册 | |

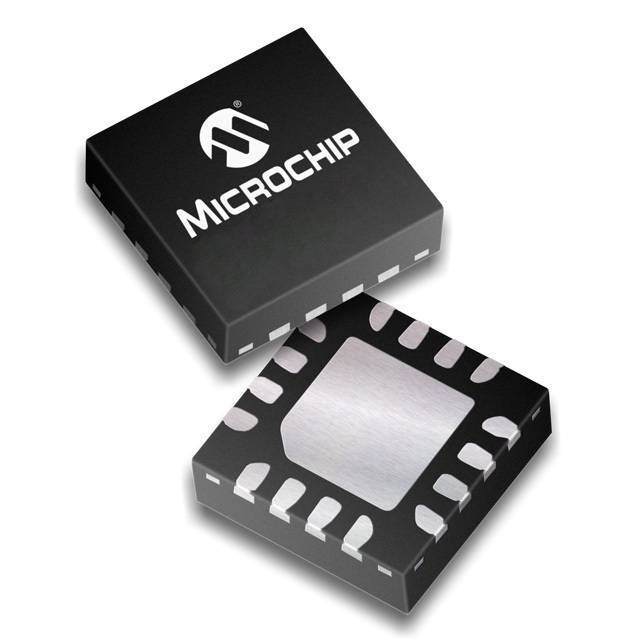

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,开关控制器 ,Microchip Technology MCP16322T-330E/NG- |
| 数据手册 | http://www.microchip.com/mymicrochip/filehandler.aspx?ddocname=en556745 |
| 产品型号 | MCP16322T-330E/NG |
| PWM类型 | 电流模式 |
| 产品 | Voltage Regulators |
| 产品种类 | 开关控制器 |
| 供应商器件封装 | 16-QFN（3x3） |
| 关闭 | Yes |
| 其它名称 | MCP16322T-330E/NGCT |
| 包装 | 剪切带 （CT） |
| 占空比-最大 | 99 % |
| 同步整流器 | 是 |
| 商标 | Microchip Technology |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 16-VFQFN 裸露焊盘 |
| 封装/箱体 | QFN-16 |
| 工作温度 | -40°C ~ 125°C |
| 工作电源电压 | 6 V to 24 V |
| 工作电源电流 | 2 A |
| 工厂包装数量 | 3300 |
| 开关频率 | 1.1 MHz |
| 拓扑结构 | Buck |
| 描述/功能 | High efficiency synchronous buck regulator with good power indictation |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压-输入 | 6 V ~ 24 V |
| 电压-输出 | 3.3V |
| 电流-输出 | 2A |
| 类型 | 降压（降压） |
| 绝缘 | Isolated |
| 输入电压 | 6 V to 24 V |
| 输出数 | 1 |
| 输出电压 | 3.3 V |
| 输出电流 | 2 A |
| 输出端数量 | 1 Output |
| 输出类型 | 固定 |
| 频率-开关 | 1MHz |
