Datasheet下载- 型号： MC9S08PT32VLH
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC9S08PT32VLH由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC9S08PT32VLH价格参考。Freescale SemiconductorMC9S08PT32VLH封装/规格：未分类， 暂无。您可以下载MC9S08PT32VLH参考资料、Datasheet数据手册功能说明书，资料中有MC9S08PT32VLH 详细功能的应用电路图电压和使用方法及教程。
MC9S08PT32VLH是NXP（原Freescale）推出的基于S08内核的8位微控制器，采用QFP48封装（VLH后缀），主频最高20 MHz，内置32 KB Flash、2 KB RAM及丰富的外设资源（如SCI、SPI、I²C、PWM、10位ADC、CAN 2.0A/B模块等）。其典型应用场景聚焦于对成本敏感、可靠性要求高且无需复杂处理能力的工业与汽车电子领域，包括： - 车身电子控制：车窗升降器、电动后视镜调节、座椅位置记忆、灯光控制模块（如LED日行灯驱动）； - 工业控制单元：小型PLC输入/输出模块、传感器信号调理与本地数据采集终端、电机启停与速度监控（如直流风扇/步进电机控制）； - 家电与消费电子：智能电表前端计量辅助单元、洗衣机/空调的面板控制与状态监测、燃气灶具安全熄火保护电路； - 基础车载通信节点：作为LIN总线从节点，实现车门模块、天窗或雨量传感器等子系统的本地控制与故障诊断。 该芯片工作温度范围为–40°C 至 +105°C（符合AEC-Q100 Grade 2标准），具备高抗干扰性与低功耗特性（支持多种停止模式），适合嵌入式实时控制场景。虽为较早期型号（已进入NXP产品生命周期“Not Recommended for New Designs”，但仍在产且广泛用于成熟量产项目），适用于对开发周期、BOM成本及长期供货稳定性有要求的中低端控制系统。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MCU 8BIT 32KB FLASH 64LQFP8位微控制器 -MCU 8 BIT,HCS08L 32k |
| EEPROM容量 | 256 x 8 |
| 产品分类 | 嵌入式 - 微控制器集成电路 - IC |
| I/O数 | 57 |
| 品牌 | Freescale Semiconductor |
| 产品手册 | |

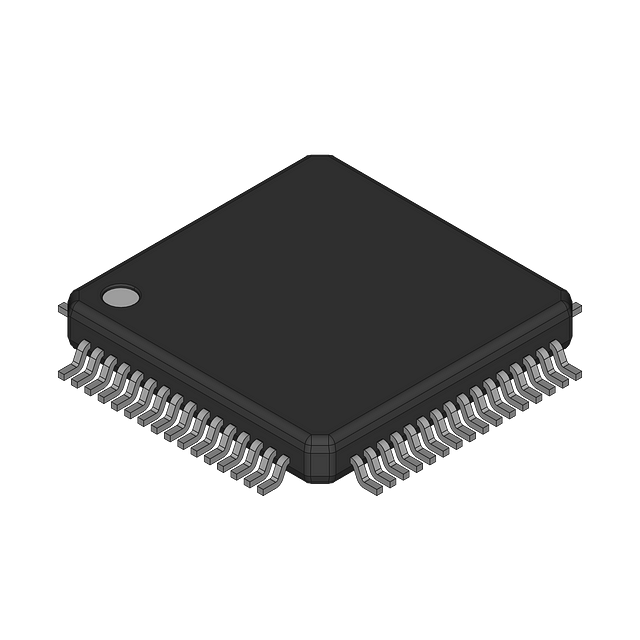

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 嵌入式处理器和控制器,微控制器 - MCU,8位微控制器 -MCU,Freescale Semiconductor MC9S08PT32VLHS08 |
| 数据手册 | |
| 产品型号 | MC9S08PT32VLH |
| PCN组件/产地 | http://cache.freescale.com/files/shared/doc/pcn/PCN16167.htm |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN15700.htmhttp://cache.freescale.com/files/shared/doc/pcn/PCN15712.htmhttp://cache.freescale.com/files/shared/doc/pcn/PCN15926.htm |
| RAM容量 | 4K x 8 |
| 产品种类 | 8位微控制器 -MCU |
| 供应商器件封装 | 64-LQFP（10x10） |
| 包装 | 托盘 |
| 单位重量 | 346.550 mg |
| 商标 | Freescale Semiconductor |
| 处理器系列 | MC9S08PT60 |
| 外设 | LVD，POR，PWM，WDT |
| 安装风格 | SMD/SMT |
| 封装 | Tray |
| 封装/外壳 | 64-LQFP |
| 封装/箱体 | LQFP-64 |
| 工作温度 | -40°C ~ 105°C |
| 工作电源电压 | 2.7 V to 5.5 V |
| 工厂包装数量 | 160 |
| 振荡器类型 | 内部 |
| 数据RAM大小 | 4 kB |
| 数据总线宽度 | 8 bit |
| 数据转换器 | A/D 16x12b |
| 最大工作温度 | + 105 C |
| 最大时钟频率 | 20 MHz |
| 最小工作温度 | - 40 C |
| 标准包装 | 160 |
| 核心 | S08 |
| 核心处理器 | S08 |
| 核心尺寸 | 8-位 |
| 片上ADC | Yes |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 程序存储器大小 | 32 kB |
| 程序存储器类型 | 闪存 |
| 程序存储容量 | 32KB（32K x 8） |
| 系列 | S08P |
| 连接性 | I²C， LIN， SPI， UART/USART |
| 速度 | 20MHz |
