Datasheet下载- 型号： MC9S08DN60ACLH
- 制造商： Freescale Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC9S08DN60ACLH由Freescale Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC9S08DN60ACLH价格参考。Freescale SemiconductorMC9S08DN60ACLH封装/规格：未分类， 暂无。您可以下载MC9S08DN60ACLH参考资料、Datasheet数据手册功能说明书，资料中有MC9S08DN60ACLH 详细功能的应用电路图电压和使用方法及教程。
MC9S08DN60ACLH 是恩智浦（NXP USA Inc.）推出的基于S08内核的8位微控制器，主频高达40 MHz，内置60 KB Flash、4 KB RAM，集成丰富的外设（如CAN 2.0B、SCI、SPI、I²C、PWM、12位ADC、EEPROM模拟模块等），采用LQFP-64封装，工作温度范围为–40°C 至 +85°C，符合工业级可靠性要求。 其典型应用场景包括： - 汽车电子子系统：如车身控制模块（BCM）、车灯控制、电动座椅调节、雨刷/后视镜控制等，得益于其CAN总线支持和AEC-Q100兼容设计（注：该型号虽非AEC-Q100认证器件，但常用于非安全关键车载应用）； - 工业控制设备：小型PLC、传感器节点、电机驱动器（支持PWM与ADC闭环反馈）、智能断路器及电源管理单元； - 家电与消费电子：高端洗衣机/冰箱主控、智能电表前端采集、暖通空调（HVAC）温控器等需多路模拟信号处理与通信接口的嵌入式设备； - 医疗辅助设备：便携式监护仪外围控制、输液泵状态监控等对成本敏感、实时性适中且无需复杂OS的场景。 该芯片凭借高集成度、低功耗（支持多种低功耗模式）和成熟S08生态（CodeWarrior开发工具支持），适用于对性能要求适中、强调稳定性和开发效率的中低端嵌入式控制系统。
| 参数 | 数值 |
| A/D位大小 | 12 bit |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC MCU 8BIT 60KB FLASH 64LQFP8位微控制器 -MCU 60K FL, 2K RAM, LIN MSTR, EPROM |
| EEPROM容量 | 2K x 8 |
| 产品分类 | 嵌入式 - 微控制器集成电路 - IC |
| I/O数 | 53 |
| 品牌 | Freescale Semiconductor |
| 产品手册 | |

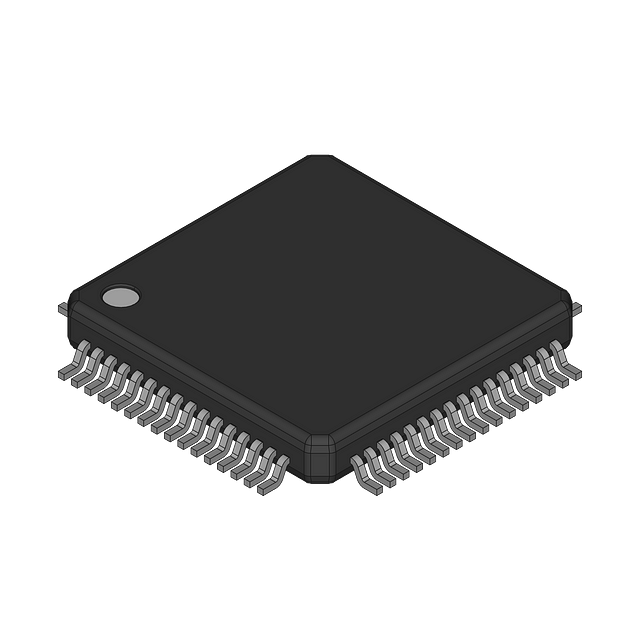

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 嵌入式处理器和控制器,微控制器 - MCU,8位微控制器 -MCU,Freescale Semiconductor MC9S08DN60ACLHS08 |
| 数据手册 | |
| 产品型号 | MC9S08DN60ACLH |
| PCN设计/规格 | http://cache.freescale.com/files/shared/doc/pcn/PCN15710.htm?fsrch=1&WT_TYPE=Product |
| RAM容量 | 2K x 8 |
| 产品种类 | 8位微控制器 -MCU |
| 供应商器件封装 | 64-LQFP（10x10） |
| 包装 | 托盘 |
| 单位重量 | 346.550 mg |
| 可用A/D通道 | 16 |
| 商标 | Freescale Semiconductor |
| 处理器系列 | MC9S08 |
| 外设 | LVD，POR，PWM，WDT |
| 安装风格 | SMD/SMT |
| 封装 | Tray |
| 封装/外壳 | 64-LQFP |
| 封装/箱体 | LQFP-64 |
| 工作温度 | -40°C ~ 85°C |
| 工厂包装数量 | 160 |
| 振荡器类型 | 外部 |
| 接口类型 | I2C, SCI, SPI |
| 数据RAM大小 | 2 kB |
| 数据总线宽度 | 8 bit |
| 数据转换器 | A/D 16x12b |
| 标准包装 | 160 |
| 核心 | S08 |
| 核心处理器 | S08 |
| 核心尺寸 | 8-位 |
| 片上ADC | Yes |
| 电压-电源(Vcc/Vdd) | 2.7 V ~ 5.5 V |
| 程序存储器大小 | 60 kB |
| 程序存储器类型 | Flash |
| 程序存储容量 | 60KB（60K x 8） |
| 系列 | S08D |
| 连接性 | I²C， LIN， SCI， SPI |
| 速度 | 40MHz |
