Datasheet下载- 型号： MC74VHC374DTR2
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74VHC374DTR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC374DTR2价格参考。ON SemiconductorMC74VHC374DTR2封装/规格：未分类， 暂无。您可以下载MC74VHC374DTR2参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC374DTR2 详细功能的应用电路图电压和使用方法及教程。
MC74VHC374DTR2 是安森美（ON Semiconductor）推出的高速CMOS八路D型触发器（带三态输出），采用TSSOP-20封装。其典型应用场景包括： 1. 数据锁存与缓冲：在微控制器、FPGA或DSP系统中，用于暂存并同步并行数据（如地址/数据总线隔离），确保时序稳定；三态输出支持总线共享，避免信号冲突。 2. 时序控制电路：在工业控制、通信接口（如SPI/I²C扩展、LCD驱动）中，作为边沿触发寄存器，实现数据采样、状态保持或脉冲展宽。 3. 电平转换与接口匹配：工作电压范围宽（2.0V–5.5V），兼容3.3V/5V系统，常用于不同逻辑电平间的桥接（如5V MCU与3.3V外设间的数据同步）。 4. 数字仪表与消费电子：在LED显示驱动、键盘扫描、电源管理模块中，用作状态寄存器或I/O扩展的锁存单元。 该器件具有低功耗、高抗噪性（VIH/VIL裕量大）、快速传播延迟（典型tPD=5.5ns @ 5V），适用于中高频（≤125MHz）数字系统，但不适用于高速SerDes或射频领域。需注意PCB布局时做好电源去耦（建议每组VCC/GND配0.1μF陶瓷电容）以保障稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG SNGL 20TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

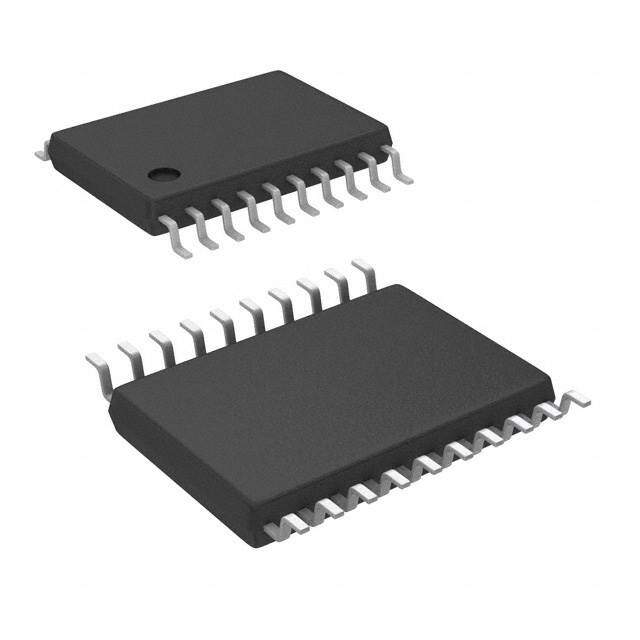

| 产品图片 |
|
| 产品型号 | MC74VHC374DTR2 |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VHC |
| 不同V、最大CL时的最大传播延迟 | 10.1ns @ 5V， 50pF |
| 元件数 | 1 |
| 功能 | 标准 |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 20-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 2,500 |
| 每元件位数 | 8 |
| 电压-电源 | 2 V ~ 5.5 V |
| 电流-输出高，低 | 8mA，8mA |
| 电流-静态 | 4µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4pF |
| 输出类型 | 三态， 非反相 |
| 频率-时钟 | 120MHz |
