Datasheet下载- 型号： MC74VHC1GT02DT1G
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74VHC1GT02DT1G由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC1GT02DT1G价格参考。ON SemiconductorMC74VHC1GT02DT1G封装/规格：未分类， 暂无。您可以下载MC74VHC1GT02DT1G参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC1GT02DT1G 详细功能的应用电路图电压和使用方法及教程。
MC74VHC1GT02DT1G 是安森美（ON Semiconductor）推出的单路双输入NOR门逻辑器件，属于VHC（Very High Speed CMOS）系列，采用超小型TSOP-5封装，工作电压范围宽（2.0V–5.5V），具有低功耗、高噪声容限和高速响应（典型传播延迟约3.5ns @ 5V）等特点。 其典型应用场景包括： - 电平转换与信号整形：在混合电压系统（如3.3V MCU与5V外设间）中，利用其宽电压兼容性实现NOR逻辑电平转换或波形整形； - 使能/禁用控制：作为简单的组合逻辑单元，用于构建使能电路（如将两个控制信号进行NOR运算后驱动LED、蜂鸣器或复位信号）； - 状态检测与故障告警：在电源监控或传感器接口中，当两个输入均为低电平时输出高电平，可用于“双条件未满足”报警逻辑； - 便携式与空间受限设备：得益于微型TSOP-5封装（1.6×1.6mm），广泛应用于智能手机、TWS耳机、可穿戴设备及IoT终端的板级逻辑简化设计； - 替代分立元件：减少PCB上多个电阻/晶体管构成的简易逻辑电路，提升可靠性与一致性。 该器件不含铅、符合RoHS标准，适用于工业控制、消费电子及汽车信息娱乐系统（AEC-Q100 Grade 3认证版本可选）等对可靠性与集成度要求较高的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NOR 1CH 2-INP 5-TSOP |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

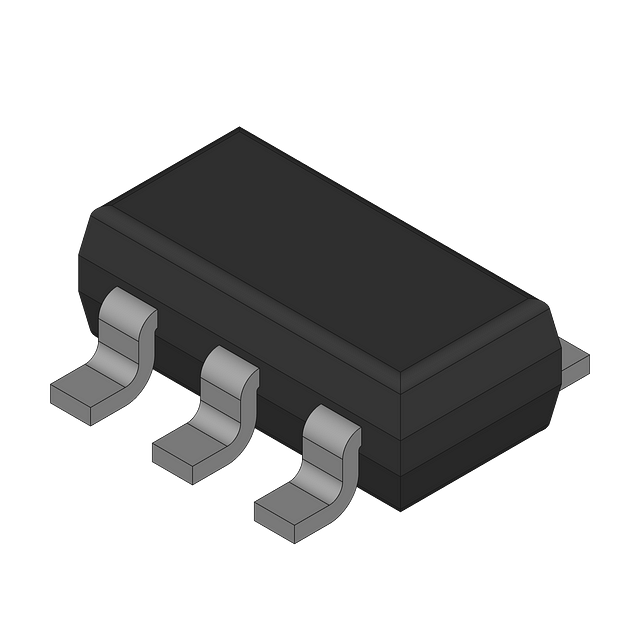

| 产品图片 |
|
| 产品型号 | MC74VHC1GT02DT1G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VHC |
| 不同V、最大CL时的最大传播延迟 | 7.7ns @ 5V，50pF |
| 供应商器件封装 | 5-TSOP |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSOP（0.059"，1.50mm 宽）5 引线 |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 特性 | - |
| 电压-电源 | 3 V ~ 5.5 V |
| 电流-输出高，低 | 8mA，8mA |
| 电流-静态（最大值） | 1µA |
| 电路数 | 1 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.53 V ~ 0.8 V |
| 逻辑电平-高 | 1.4 V ~ 2 V |
| 逻辑类型 | 或非门 |
