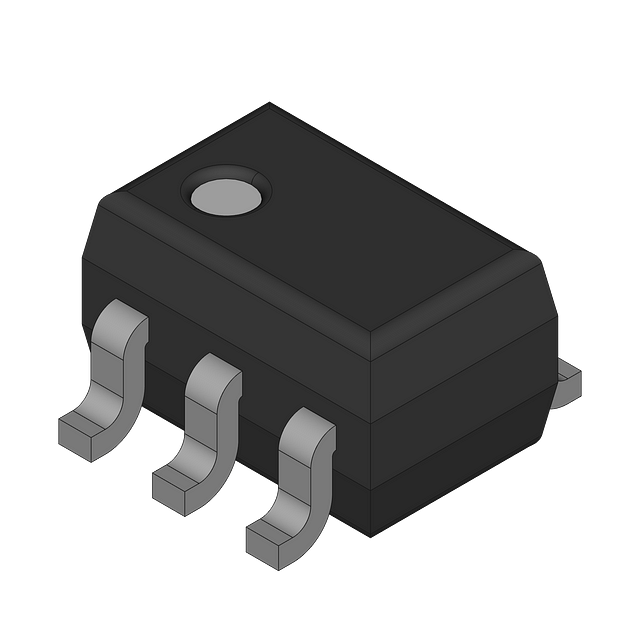

图片仅供参考
详细数据请看参考数据手册
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ¥xxxx |
查看当月历史价格
查看今年历史价格
产品简介:
ICGOO电子元器件商城为您提供MC74VHC1GT02DF2G由ON Semiconductor设计生产,在icgoo商城现货销售,并且可以通过原厂、代理商等渠道进行代购。 MC74VHC1GT02DF2G价格参考。ON SemiconductorMC74VHC1GT02DF2G封装/规格:未分类, 暂无。您可以下载MC74VHC1GT02DF2G参考资料、Datasheet数据手册功能说明书,资料中有MC74VHC1GT02DF2G 详细功能的应用电路图电压和使用方法及教程。
MC74VHC1GT02DF2G 是安森美(ON Semiconductor)推出的单路双输入NOR门逻辑器件,属于超高速CMOS(VHC)系列,采用SOT-353(SC-88A)微型封装,工作电压范围为2.0V–5.5V,具备低功耗、高噪声容限和TTL兼容输入特性。 其典型应用场景包括: • 便携式电子设备:如智能手机、TWS耳机、可穿戴设备中,用于电池供电下的电平转换、信号整形或使能控制(如NOR门实现“任一输入为高则输出低”的逻辑,常用于复位/中断合并); • 接口逻辑与电平适配:在MCU与外设(如传感器、LED驱动器)之间提供电平转换或信号反相/组合,尤其适用于3.3V系统中需兼容5V信号的场景; • 电源管理辅助电路:作为电源监控逻辑,例如将多个使能信号(如EN1、EN2)通过NOR门实现“双路均禁用才开启某功能”,用于冗余控制或安全关断; • 工业与汽车电子:在车载信息娱乐系统或车身控制模块中,用于简单组合逻辑、按键去抖后的逻辑判断或唤醒信号生成(符合AEC-Q100 Grade 2可靠性标准,DF2G后缀表示符合汽车级要求); • 空间受限的嵌入式设计:凭借微小封装和单门集成,替代分立逻辑方案,节省PCB面积并提升系统集成度。 该器件不适用于高频时钟路径(因单门延迟约7.5ns@5V),但非常适合低频控制逻辑、状态检测与离散信号处理等场景。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE NOR 1CH 2-INP SC-70 |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MC74VHC1GT02DF2G |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VHC |
| 不同V、最大CL时的最大传播延迟 | 7.7ns @ 5V,50pF |
| 供应商器件封装 | SC-70 |
| 包装 | 带卷 (TR) |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSSOP(5 引线),SC-88A,SOT-353 |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 特性 | - |
| 电压-电源 | 3 V ~ 5.5 V |
| 电流-输出高,低 | 8mA,8mA |
| 电流-静态(最大值) | 1µA |
| 电路数 | 1 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.53 V ~ 0.8 V |
| 逻辑电平-高 | 1.4 V ~ 2 V |
| 逻辑类型 | 或非门 |
