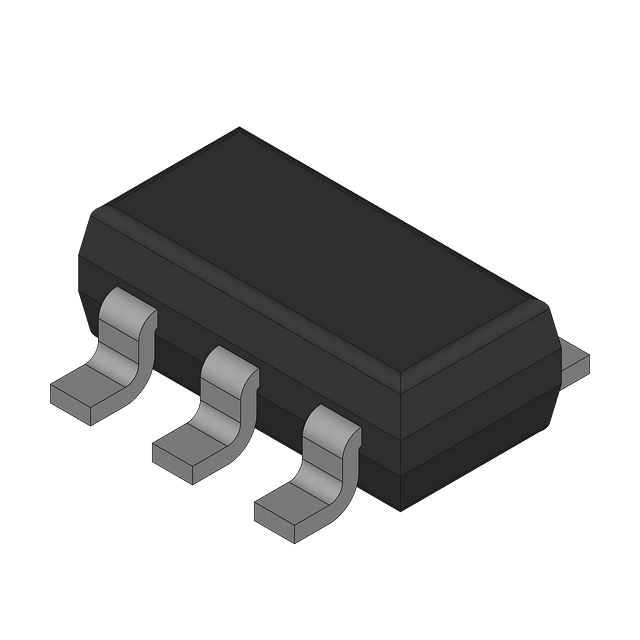

图片仅供参考
详细数据请看参考数据手册
- 型号： MC74VHC1G32DTT1
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74VHC1G32DTT1由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74VHC1G32DTT1价格参考。ON SemiconductorMC74VHC1G32DTT1封装/规格：未分类， 暂无。您可以下载MC74VHC1G32DTT1参考资料、Datasheet数据手册功能说明书，资料中有MC74VHC1G32DTT1 详细功能的应用电路图电压和使用方法及教程。
MC74VHC1G32DTT1 是安森美（ON Semiconductor）推出的单路2输入正或门（OR Gate），属于高速CMOS（VHC系列）逻辑器件，采用SOT-23-5微型封装。其典型应用场景包括： - 便携式与电池供电设备：超低静态电流（<1 µA）和宽工作电压范围（2.0 V–5.5 V），适用于智能手机、可穿戴设备、无线传感器节点等对功耗敏感的系统。 - 电平转换与信号整合：支持3.3 V/5 V混合逻辑系统间的电平兼容，常用于微控制器I/O扩展中，将多个中断信号“或”后统一触发主控中断（如按键唤醒、故障告警合并）。 - 接口电路与总线控制：在SPI/I²C外设使能逻辑、复位信号合成、使能/禁用控制路径中实现简单组合逻辑，提升系统响应可靠性。 - 工业与汽车电子：符合AEC-Q100 Grade 3标准（部分版本），可用于车载信息娱乐系统、车身控制模块中的冗余信号处理或状态汇总。 - 空间受限设计：SOT-23-5封装（2.2 mm × 1.35 mm）适合高密度PCB布局，广泛应用于小型化模块、物联网终端及FPGA/CPLD外围逻辑补充。 该器件以高抗噪性、快速传播延迟（典型4.5 ns @ 5 V）和强驱动能力（±8 mA）著称，是简化数字接口、降低BOM成本与PCB面积的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC GATE OR 1CH 2-INP 5-TSOP |
| 产品分类 | 逻辑 - 栅极和逆变器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | MC74VHC1G32DTT1 |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74VHC |
| 不同V、最大CL时的最大传播延迟 | 7.5ns @ 5V，50pF |
| 供应商器件封装 | 5-TSOP |
| 其它名称 | MC74VHC1G32DTOSCT |
| 包装 | 剪切带 （CT） |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSOP（0.059"，1.50mm 宽）5 引线 |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 1 |
| 特性 | - |
| 电压-电源 | 2 V ~ 5.5 V |
| 电流-输出高，低 | 8mA，8mA |
| 电流-静态（最大值） | 1µA |
| 电路数 | 1 |
| 输入数 | 2 |
| 逻辑电平-低 | 0.5 V ~ 1.65 V |
| 逻辑电平-高 | 1.5 V ~ 3.85 V |
| 逻辑类型 | 或门 |
