Datasheet下载- 型号： MC74LVX74DT
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供MC74LVX74DT由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74LVX74DT价格参考。ON SemiconductorMC74LVX74DT封装/规格：未分类， 暂无。您可以下载MC74LVX74DT参考资料、Datasheet数据手册功能说明书，资料中有MC74LVX74DT 详细功能的应用电路图电压和使用方法及教程。
MC74LVX74DT 是安森美（ON Semiconductor）推出的双路正沿触发D型触发器（Dual D-Type Flip-Flop），采用TSSOP-14封装，工作电压范围为2.0V–3.6V，具备低功耗、高速（tPD典型值约7.5ns）、高噪声容限及TTL/CMOS兼容输入等特性。 其典型应用场景包括： - 数字系统时序控制：用于数据锁存、状态同步与脉冲边沿检测，如微控制器外围接口中的信号同步，防止亚稳态； - 移位寄存器与计数器构建：级联多片可实现串行-并行转换、分频电路（如2分频时钟）或简易计数逻辑； - 通信接口缓冲与整形：在UART、SPI等低速数字接口中对异步信号进行采样和同步，提升抗干扰能力； - 便携式与电池供电设备：得益于LVX系列的低电压（2.0–3.6V）与低静态电流（ICC < 2µA），广泛应用于手持终端、传感器节点、IoT模块等对功耗敏感场景； - 工业控制与消费电子：如LED驱动时序控制、按键消抖、状态机寄存器、电源时序管理等中低速逻辑功能模块。 需注意：该器件为正边沿触发、带独立置位（SD）与复位（RD）端（低电平有效），设计时应确保时钟边沿干净，并合理处理异步控制端以避免竞争。不适用于高频（>100MHz）或高精度时序要求场景，建议参考最新官方Datasheet进行PCB布局与电源去耦设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC D-TYPE POS TRG DUAL 14TSSOP |
| 产品分类 | 逻辑 - 触发器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

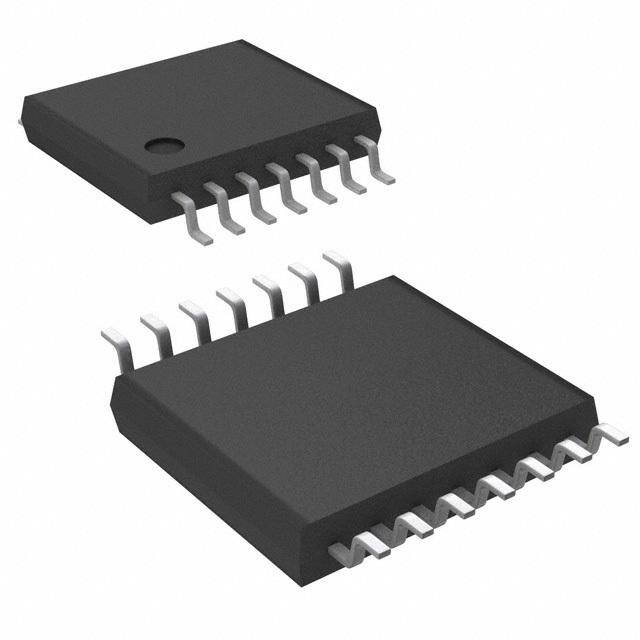

| 产品图片 |
|
| 产品型号 | MC74LVX74DT |
| PCN过时产品 | |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 74LVX |
| 不同V、最大CL时的最大传播延迟 | 13.2ns @ 3.3V， 50pF |
| 元件数 | 2 |
| 功能 | 设置（预设）和复位 |
| 包装 | 管件 |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 14-TSSOP（0.173"，4.40mm 宽） |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 96 |
| 每元件位数 | 1 |
| 电压-电源 | 2 V ~ 3.6 V |
| 电流-输出高，低 | 4mA，4mA |
| 电流-静态 | 2µA |
| 类型 | D 型 |
| 触发器类型 | 正边沿 |
| 输入电容 | 4pF |
| 输出类型 | 差分 |
| 频率-时钟 | 85MHz |
