【未分类_MC74LVX240DTR2】封装/厂家_MC74LVX240DTR2中文资料_价格

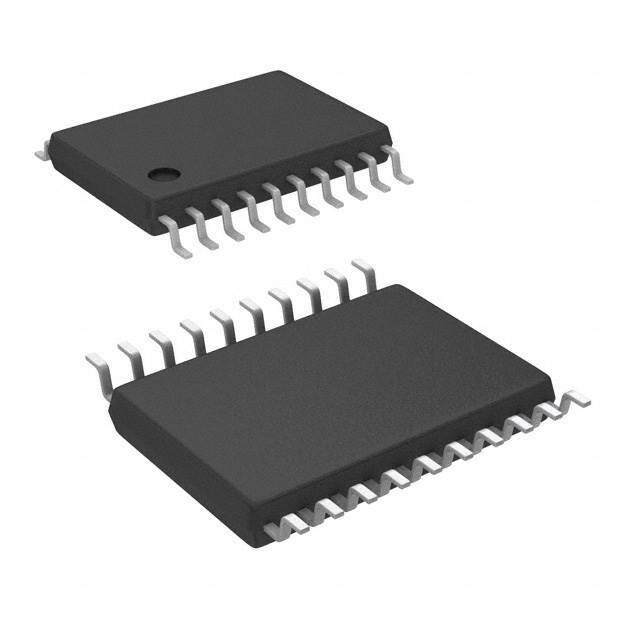

图片仅供参考

详细数据请看参考数据手册

型号： MC74LVX240DTR2
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供MC74LVX240DTR2由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 MC74LVX240DTR2价格参考。ON SemiconductorMC74LVX240DTR2封装/规格：未分类，暂无。您可以下载MC74LVX240DTR2参考资料、Datasheet数据手册功能说明书，资料中有MC74LVX240DTR2 详细功能的应用电路图电压和使用方法及教程。

MC74LVX240DTR2是安森美（ON Semiconductor）推出的双路八通道反相缓冲器/线路驱动器（带3态输出），采用TSSOP-20封装，属于低压CMOS逻辑器件（工作电压2.7V–3.6V）。其典型应用场景包括：

1. 总线驱动与隔离：用于微控制器、FPGA或ASIC与外部数据总线（如地址/数据总线）之间，提供电平转换、驱动增强及总线隔离功能，支持多设备共享总线时的三态控制。

2. 信号整形与噪声抑制：在长走线或高噪声环境中（如工业控制板、通信接口板），利用其施密特触发输入特性（部分版本具备，需查具体数据手册；标准LVX240为普通CMOS输入，但LVX系列通常具较强抗噪能力），改善信号边沿质量，提升系统可靠性。

3. 存储器与外设接口：常用于SRAM、EEPROM或LCD控制器等低功耗外设的片选（CS）、输出使能（OE）信号驱动，或作为地址锁存器后的地址缓冲。

4. 便携式与电池供电设备：凭借低静态电流（典型值＜2μA）、低电压工作（兼容3.3V系统）及小尺寸TSSOP封装，适用于手持终端、传感器节点、IoT模块等对功耗和空间敏感的应用。

5. 电平兼容桥接：在混合电压系统中（如3.3V主控连接2.5V/3.3V外设），配合上拉/下拉设计，实现安全、无冲突的逻辑电平接口。

注：该器件含两组独立的8位反相缓冲器（共16路），每组具公共输出使能（OE̅），便于分组控制。实际应用中需注意电源去耦、OE信号时序及负载电容限制（最大15pF推荐），以确保稳定高速运行（fmax≈60MHz @ VCC=3.3V）。

产品参数图文手册常见问题

参数	数值
产品目录	集成电路 (IC)
描述	IC INVERTER DUAL 4-INPUT 20TSSOP
产品分类	逻辑 - 缓冲器，驱动器，接收器，收发器
品牌	ON Semiconductor
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	MC74LVX240DTR2
PCN过时产品	点击此处下载产品Datasheet
rohs	含铅 / 不符合限制有害物质指令(RoHS)规范要求
产品系列	74LVX
供应商器件封装	20-TSSOP
元件数	2
包装	带卷（TR）
安装类型	表面贴装
封装/外壳	20-TSSOP（0.173"，4.40mm 宽）
工作温度	-40°C ~ 85°C
标准包装	2,500
每元件位数	4
电压-电源	2 V ~ 3.6 V
电流-输出高，低	4mA，4mA
逻辑类型	缓冲器/线路驱动器，反相
