Datasheet下载- 型号： LV8019V-TLM-E
- 制造商： ON Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LV8019V-TLM-E由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LV8019V-TLM-E价格参考。ON SemiconductorLV8019V-TLM-E封装/规格：未分类， 暂无。您可以下载LV8019V-TLM-E参考资料、Datasheet数据手册功能说明书，资料中有LV8019V-TLM-E 详细功能的应用电路图电压和使用方法及教程。
LV8019V-TLM-E 是安森美（ON Semiconductor）推出的单通道H桥直流电机驱动IC，主要用于小功率有刷直流电机的正反转与PWM调速控制。其典型应用场景包括： - 办公及家用设备：如打印机/复印机中的进纸辊、扫描头驱动；智能扫地机器人中的边刷或万向轮驱动；电动窗帘、升降桌等轻载执行机构。 - 工业与自动化：小型PLC扩展模块、传感器云台调平机构、自动售货机货道推进器、阀门执行器等需精准启停与方向控制的场合。 - 消费电子与IoT终端：便携式医疗设备（如输液泵微调机构）、教育机器人套件、智能门锁的斜舌驱动、电子玩具等对尺寸、成本和集成度要求较高的嵌入式系统。 该芯片支持3.0–5.5 V宽供电范围，内置N沟道MOSFET（导通电阻低至0.45 Ω），可提供最大1.2 A持续输出电流（峰值1.5 A），具备过流、过热、欠压锁定保护，采用紧凑的TSSOP-20封装，无需外置续流二极管，简化PCB设计。其逻辑电平兼容3.3 V/5 V MCU，支持使能（EN）、方向（DIR）和PWM输入，便于MCU直接控制，适用于电池供电或低压适配器供电的便携式设备。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC MOTOR DRIVER PAR 16SSOP |
| 产品分类 | PMIC - 电机, 电桥式驱动器 |
| 品牌 | ON Semiconductor |
| 数据手册 | |

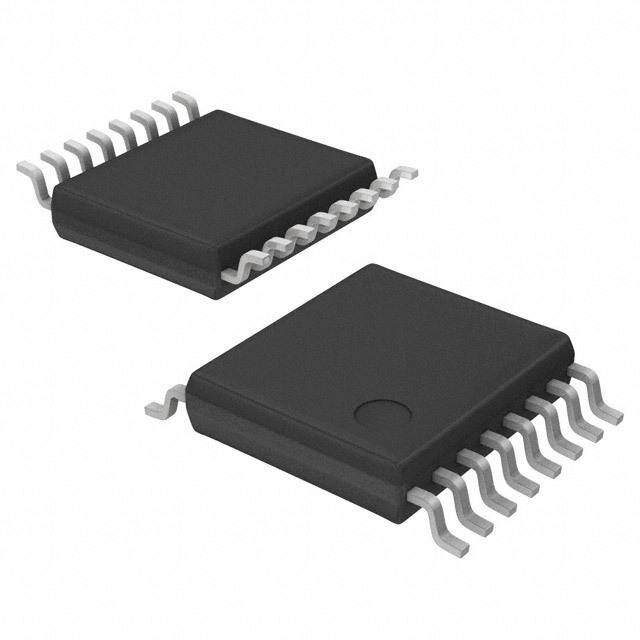

| 产品图片 |
|
| 产品型号 | LV8019V-TLM-E |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26174 |
| 供应商器件封装 | 16-SSOP |
| 其它名称 | 869-1253-6 |
| 功能 | 功率桥 - 逻辑驱动功率级 |
| 包装 | Digi-Reel® |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 16-LSSOP （0.173"， 4.40mm 宽） |
| 工作温度 | -30°C ~ 85°C |
| 应用 | 通用 |
| 接口 | 并联 |
| 标准包装 | 1 |
| 电压-电源 | 2.7 V ~ 6 V |
| 电压-负载 | 3 V ~ 7.4 V |
| 电机类型-AC，DC | 有刷直流 |
| 电机类型-步进 | - |
| 电流-输出 | 1.2A |
| 输出配置 | 全 H 桥，（1） 单 |
