Datasheet下载- 型号： LP3966ET-ADJ/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LP3966ET-ADJ/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LP3966ET-ADJ/NOPB价格参考。Texas InstrumentsLP3966ET-ADJ/NOPB封装/规格：未分类， 暂无。您可以下载LP3966ET-ADJ/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LP3966ET-ADJ/NOPB 详细功能的应用电路图电压和使用方法及教程。
LP3966ET-ADJ/NOPB 是德州仪器（Texas Instruments）推出的高性能、低压差（LDO）线性稳压器，输出电流高达3A，支持可调输出电压（通过外部电阻分压器设定，典型范围1.24V–5.5V），具备低噪声、高PSRR（>70dB @ 1kHz）、快速瞬态响应及优异的热稳定性。 其典型应用场景包括： - 通信设备：为FPGA、ASIC、DSP等数字核心供电，尤其适用于对电源噪声敏感的高速串行接口（如SerDes、PCIe）供电； - 工业控制系统：为PLC模块、传感器信号链（如ADC、运放、基准源）提供洁净、稳定的模拟电源轨； - 医疗电子：用于便携式监护仪、超声前端等需低纹波、无开关噪声的精密模拟电路供电； - 测试与测量仪器：为高分辨率数据采集系统（如24位Σ-Δ ADC）提供低噪声参考电压或模拟电源； - 嵌入式系统：在空间受限但要求高可靠性的场景中（如工控主板、边缘AI模块），作为后级稳压器，将中间电源（如5V或3.3V）进一步降至1.8V/1.2V等低内核电压，同时规避DC-DC开关噪声干扰。 该器件采用耐热增强型TO-220封装（ET），内置过流、过热及反向电流保护，支持使能控制与电源良好（PG）信号，便于系统电源时序管理。因其无开关噪声、无需外部电感、EMI设计简单，特别适用于对电磁兼容性（EMC）要求严苛或模拟性能优先的场合。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG LDO ADJ 3A TO220-5低压差稳压器 3A Fast Ultra Low Dropout Linear Regulator 5-TO-220 -40 to 125 |
| 产品分类 | PMIC - 稳压器 - 线性集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

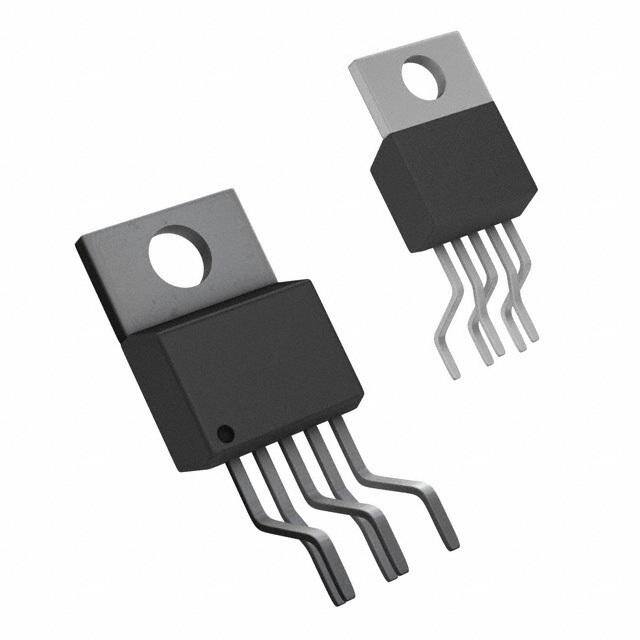

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,低压差稳压器,Texas Instruments LP3966ET-ADJ/NOPB- |
| 数据手册 | |
| 产品型号 | LP3966ET-ADJ/NOPB |
| PSRR/纹波抑制—典型值 | 60 dB |
| 产品 | Fast Ultra Low Dropout Linear Regulator |
| 产品目录页面 | |
| 产品种类 | 低压差稳压器 |
| 供应商器件封装 | TO-220-5 |
| 其它名称 | *LP3966ET-ADJ/NOPB |
| 包装 | 管件 |
| 商标 | Texas Instruments |
| 回动电压—最大值 | 1.2 V |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | TO-220-5 成形引线 |
| 封装/箱体 | TO-220-5 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 45 |
| 最大工作温度 | + 125 C |
| 最大输入电压 | 7 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | 2.5 V |
| 标准包装 | 45 |
| 电压-跌落（典型值） | 0.8V @ 3A |
| 电压-输入 | 2.5 V ~ 7 V |
| 电压-输出 | 1.216 V ~ 5.1 V |
| 电流-输出 | 3A |
| 电流-限制（最小值） | 4A |
| 稳压器拓扑 | 正，可调式 |
| 稳压器数 | 1 |
| 类型 | Ultra Low Dropout Voltage |
| 系列 | LP3966 |
| 线路调整率 | 0.06 % |
| 设计资源 | http://www.digikey.com/product-highlights/cn/zh/texas-instruments-webench-design-center/3176 |
| 负载调节 | 0.01 % |
| 输出电压容差 | +/- 3 % |
| 输出电流 | 3 A |
| 输出端数量 | 1 Output |
| 输出类型 | Adjustable |
