Datasheet下载- 型号： LNK615PG
- 制造商： Power Integrations
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LNK615PG由Power Integrations设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LNK615PG价格参考。Power IntegrationsLNK615PG封装/规格：未分类， 暂无。您可以下载LNK615PG参考资料、Datasheet数据手册功能说明书，资料中有LNK615PG 详细功能的应用电路图电压和使用方法及教程。
LNK615PG 是 Power Integrations 推出的一款高度集成的离线式 AC-DC 转换器（PMIC），属于其 LinkSwitch™-TN2 系列，采用恒压/恒流（CV/CC）准谐振反激控制架构。该器件内置高压 MOSFET（725 V）、多模式 PWM 控制器及保护电路，支持 85–265 VAC 宽范围输入，无需光耦即可实现高精度输出稳压（±3% CV/CC），典型应用输出功率达 6 W（适配器）或 9 W（带散热设计）。 主要应用场景包括： ✅ 小功率通用交流适配器（如机顶盒、Wi-Fi 路由器、智能音箱、安防摄像头电源）； ✅ 工业与家电辅助电源（PLC 模块、传感器供电、智能电表待机电源）； ✅ 物联网（IoT）终端设备的低待机功耗电源（空载功耗 < 30 mW，满足 DOE VI / CoC Tier 2 要求）； ✅ 替代传统线性变压器或分立开关电源方案，显著减小体积、提升效率（典型效率 > 75%，满载可达 80%+）； ✅ 对成本敏感、空间受限且需高可靠性（内置过温、过压、过流、输出短路等多重保护）的嵌入式系统供电。 LNK615PG 采用 SO-8 封装，支持初级侧反馈，省去光耦和次级 TL431，简化设计、提高长期稳定性，广泛用于对 BOM 成本、能效与认证（如 UL/EN62368）有综合要求的消费电子与工业辅源领域。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC OFFLINE SWIT OTP CV/CC 8DIP |
| 产品分类 | PMIC - AC-DC 转换器，离线开关 |
| 品牌 | Power Integrations |
| 数据手册 | |

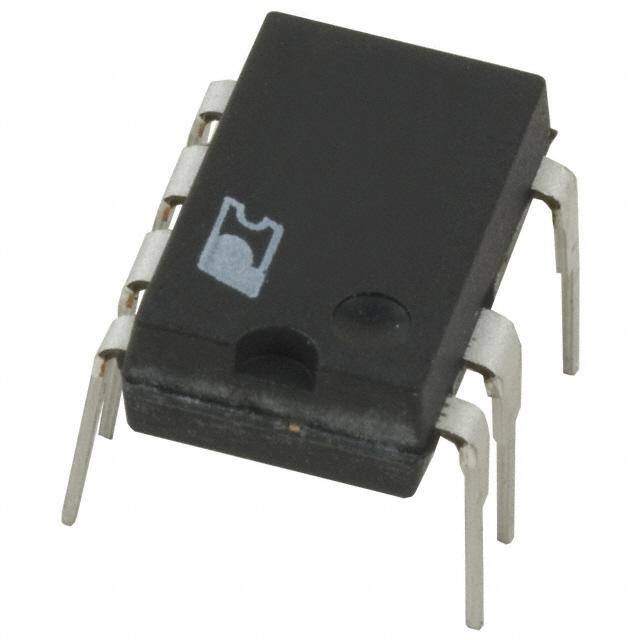

| 产品图片 |
|
| 产品型号 | LNK615PG |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | LinkSwitch®-II |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=940 |
| 产品目录页面 | |
| 供应商器件封装 | DIP-8C |
| 其它名称 | 596-1229-5 |
| 功率(W) | 5.1W |
| 包装 | 管件 |
| 封装/外壳 | 8-DIP（0.300"，7.62mm），7 引线 |
| 工作温度 | -40°C ~ 150°C |
| 应用说明 | |
| 标准包装 | 50 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/PI/lnkii.html |
| 电压-击穿 | 700V |
| 电压-输入 | - |
| 电压-输出 | - |
| 输出隔离 | 隔离 |
| 配用 | /product-detail/zh/RDK-158/596-1311-ND/2403328/product-detail/zh/RDK-160/596-1235-ND/1881310 |
| 频率范围 | 58kHz ~ 72kHz |
