Datasheet下载- 型号： LM4121IM5X-ADJ/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LM4121IM5X-ADJ/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LM4121IM5X-ADJ/NOPB价格参考。Texas InstrumentsLM4121IM5X-ADJ/NOPB封装/规格：未分类， 暂无。您可以下载LM4121IM5X-ADJ/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LM4121IM5X-ADJ/NOPB 详细功能的应用电路图电压和使用方法及教程。
LM4121IM5X-ADJ/NOPB 是德州仪器（Texas Instruments）推出的低功耗、精密可调式电压基准芯片，属于PMIC中的电压基准（Voltage Reference）类别。其典型输出电压范围为1.24 V 至 10 V（通过外部电阻分压网络调节），初始精度达±0.5%，温漂低至50 ppm/°C，静态电流仅约80 µA，采用SOT-23-5封装。 该器件适用于对精度、功耗和空间有严格要求的便携式及嵌入式系统，典型应用场景包括： ✅ 高精度数据转换系统——为ADC（如ADS系列）、DAC（如DAC856x）提供稳定参考电压，提升转换线性度与分辨率； ✅ 电池供电设备——如手持式仪表、传感器节点、物联网终端，得益于超低功耗与宽输入电压（2.7 V–12 V）支持单节锂电或两节碱电长期工作； ✅ 可编程电源与电流源——配合运放构建精密恒流源（如LED驱动、4–20 mA环路），或作为LDO/DC-DC反馈基准实现输出电压微调； ✅ 工业传感前端——为压力、温度、应变片等桥式传感器的信号调理电路（如仪表放大器INAx188）提供低噪声、低温漂激励或偏置基准； ✅ 校准与测试设备——在便携式校准仪、多功能万用表（DMM）中作为内部基准源，满足Class II及以上精度需求。 其“ADJ”（可调）特性增强了设计灵活性，无需多个固定值型号即可覆盖多档电压需求，降低BOM复杂度。NOPB后缀表明符合RoHS无铅标准，适用于环保合规产品。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC) |
| 描述 | IC VREF SERIES PREC ADJ SOT-23-5 |
| 产品分类 | PMIC - 电压基准 |
| 品牌 | Texas Instruments |
| 数据手册 | |

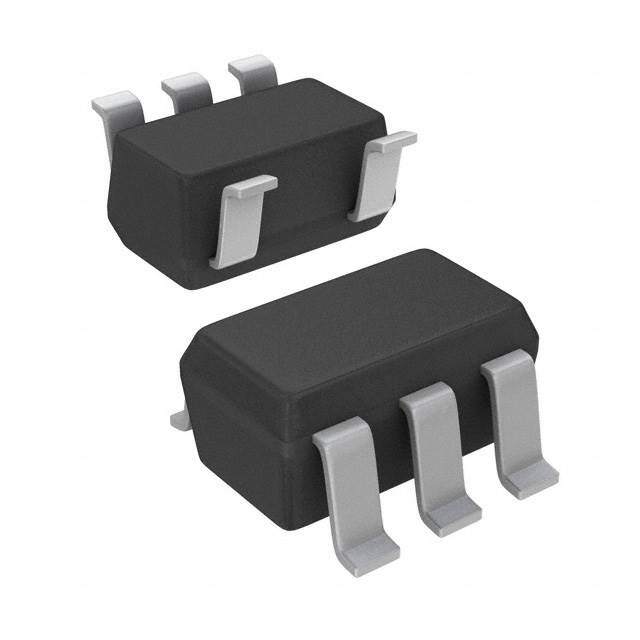

| 产品图片 |
|
| 产品型号 | LM4121IM5X-ADJ/NOPB |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 供应商器件封装 | SOT-23-5 |
| 其它名称 | 296-37378-1 |
| 制造商产品页 | http://www.ti.com/general/docs/suppproductinfo.tsp?distId=10&orderablePartNumber=LM4121IM5X-ADJ/NOPB |
| 包装 | Digi-Reel® |
| 参考类型 | 串联，可调节，精度 |
| 安装类型 | 表面贴装 |
| 容差 | ±0.5% |
| 封装/外壳 | SC-74A，SOT-753 |
| 工作温度 | -40°C ~ 85°C |
| 标准包装 | 1 |
| 温度系数 | 50ppm/°C |
| 电压-输入 | 1.5 V ~ 12 V |
| 电压-输出 | 1.216 V ~ 12 V |
| 电流-输出 | 5mA |
| 电流-阴极 | - |
| 电流-静态 | 250µA |
| 设计资源 | http://www.digikey.com/product-highlights/cn/zh/texas-instruments-webench-design-center/3176 |
| 通道数 | 1 |
