Datasheet下载- 型号： LM2682MM/NOPB
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供LM2682MM/NOPB由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LM2682MM/NOPB价格参考。Texas InstrumentsLM2682MM/NOPB封装/规格：未分类， 暂无。您可以下载LM2682MM/NOPB参考资料、Datasheet数据手册功能说明书，资料中有LM2682MM/NOPB 详细功能的应用电路图电压和使用方法及教程。
LM2682MM/NOPB 是德州仪器（Texas Instruments）推出的一款双路、CMOS型电荷泵DC-DC开关稳压器，采用无电感设计，内置两路独立的电压翻倍（×2）和反相（×−1）通道。其典型应用场景包括： - 便携式电子设备供电：如手持仪表、医疗监护仪、便携式音频设备等，需从单节锂电（2.7–5.5 V）生成+5 V和−5 V双电源，驱动运放、ADC/DAC、RS-232接口或LCD偏压电路。 - 低噪声模拟电路供电：因无电感、EMI小、纹波低，适合为精密运算放大器、传感器信号调理电路、PLL/VCO等提供干净的正负轨电源。 - 空间受限应用：采用MSOP-8封装，外围仅需4个小型陶瓷电容（无需电感），显著节省PCB面积，适用于紧凑型可穿戴设备或微型模块。 - 电池供电系统升压/反相需求：例如在单电源微控制器系统中，为外部模拟器件或通信接口（如MAX232替代方案）生成所需±5 V电压。 注意：该器件不适用于大电流场景（每路输出电流典型值仅≈20 mA，且随输入电压下降而降低），也不支持可调输出或高效率宽压比转换，主要定位为中小功率、低成本、低噪声、易布局的辅助电源解决方案。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC REG SW CAP DBL INV 8VSSOP稳压器—开关式稳压器 Switched Capacitor VTG Doubling Invertr |
| 产品分类 | PMIC - 稳压器 - DC DC 开关稳压器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

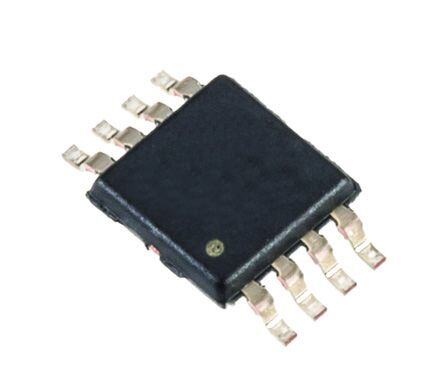

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 电源管理 IC,稳压器—开关式稳压器,Texas Instruments LM2682MM/NOPB- |
| 数据手册 | |
| 产品型号 | LM2682MM/NOPB |
| PWM类型 | - |
| 产品种类 | 稳压器—开关式稳压器 |
| 供应商器件封装 | 8-VSSOP |
| 其它名称 | LM2682MM/NOPBDKR |
| 包装 | Digi-Reel® |
| 同步整流器 | 无 |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 宽度 | 3 mm |
| 封装 | Reel |
| 封装/外壳 | 8-TSSOP，8-MSOP（0.118"，3.00mm 宽） |
| 封装/箱体 | MSOP |
| 工作温度 | -40°C ~ 85°C |
| 工作温度范围 | - 20 C to + 70 C |
| 工厂包装数量 | 1000 |
| 开关频率 | 6 kHz |
| 拓扑结构 | Buck, Boost, Inverting |
| 最大工作温度 | + 85 C |
| 最大输入电压 | 5.5 V |
| 最小工作温度 | - 40 C |
| 最小输入电压 | 2 V |
| 标准包装 | 1 |
| 电压-输入 | 2 V ~ 5.5 V |
| 电压-输出 | -4 V ~ -11 V |
| 电流-输出 | 10mA |
| 电源电压-最小 | 2 V |
| 电源电流 | 150 uA |
| 类型 | 切换式电容器（充电泵），倍增器，反相 |
| 系列 | LM2682 |
| 输入电压 | 5 V to 5.5 V |
| 输出数 | 1 |
| 输出电压 | - 2 V to - 5.5 V, 4 V to 11 V |
| 输出电流 | 10 mA |
| 输出类型 | 可调式 |
| 频率-开关 | 6kHz |
