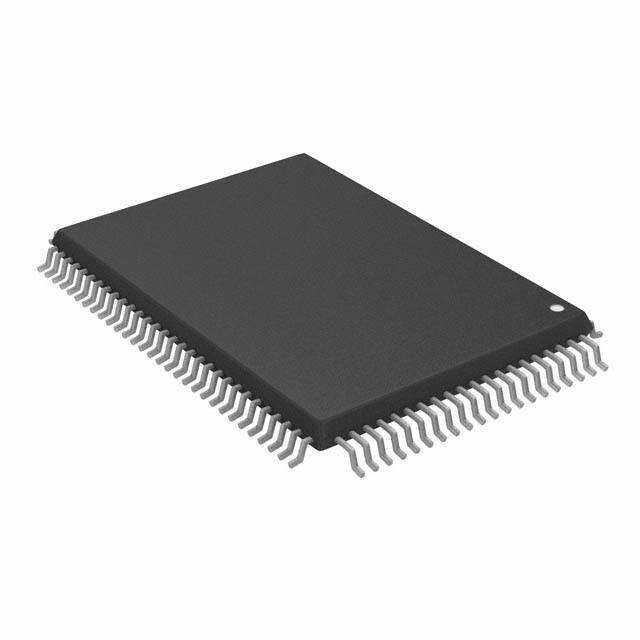

图片仅供参考

详细数据请看参考数据手册

型号： LC75810TS-8725-E
制造商： ON Semiconductor
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供LC75810TS-8725-E由ON Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 LC75810TS-8725-E价格参考。ON SemiconductorLC75810TS-8725-E封装/规格：未分类，暂无。您可以下载LC75810TS-8725-E参考资料、Datasheet数据手册功能说明书，资料中有LC75810TS-8725-E 详细功能的应用电路图电压和使用方法及教程。

LC75810TS-8725-E 是安森美（ON Semiconductor）推出的一款专用LCD段码式显示驱动器（PMIC类），主要用于驱动低功耗、静态或低复用率的段式LCD显示屏。其典型应用场景包括：
- 便携式消费电子设备：如数字万用表、电子秤、温湿度计、计算器等，需清晰、低功耗的段码LCD显示；
- 工业与家电人机界面（HMI）：如燃气灶具、微波炉、电饭煲、空调遥控器等，利用其内置偏压生成电路和宽工作电压（2.7V–5.5V）适应电池或直流供电；
- 医疗电子设备：如电子血压计、血糖仪等便携式诊断工具，依赖其高抗噪性、稳定对比度控制及-40°C至+85°C宽温工作范围；
- 汽车电子辅助模块：如车载胎压监测（TPMS）接收器、OBD-II诊断仪等非安全关键型显示单元。

该芯片支持最多160段（20×8 COM/SEG）、内置振荡器、软件可配置偏压（1/2或1/3 Bias）及静态/2–4复用模式，无需外部电容即可实现LCD驱动，显著简化BOM与PCB设计。后缀“-8725-E”为安森美标准卷带封装（TSSOP-48），符合RoHS，适用于自动化贴片生产。

注意：不适用于图形LCD或TFT屏，仅面向段码式（Segment LCD）应用。

产品参数图文手册常见问题

参数	数值
产品目录	集成电路 (IC)
描述	IC LCD DISPLAY DRIVER
产品分类	PMIC - 显示器驱动器
品牌	ON Semiconductor
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	LC75810TS-8725-E
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	-
供应商器件封装	100-QFP（14x20）
包装	托盘
安装类型	表面贴装
封装/外壳	100-BQFP
工作温度	-40°C ~ 85°C
接口	串行
数字或字符	13 位数字, 15 位数字, 16 位数字
显示类型	LCD
标准包装	90
电压-电源	2.7 V ~ 6 V
电流-电源	700µA
配置	点阵
