Datasheet下载- 型号： K2501GL
- 制造商： Littelfuse
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供K2501GL由Littelfuse设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 K2501GL价格参考。LittelfuseK2501GL封装/规格：未分类， 暂无。您可以下载K2501GL参考资料、Datasheet数据手册功能说明书，资料中有K2501GL 详细功能的应用电路图电压和使用方法及教程。
Littelfuse Inc. 的 K2501GL 属于晶闸管中的 SIDAC（双向触发二极管），常用于过压保护和脉冲信号触发等电路中。其典型应用场景包括： 1. 过压保护电路：K2501GL 可作为瞬态电压抑制器件，当电路电压超过其击穿电压（约250V）时，SIDAC 迅速导通，将多余能量泄放到地，从而保护后续敏感电子元件，广泛应用于电源适配器、家用电器和工业控制设备中。 2. 触发电路：在可控硅（TRIAC）或晶闸管（SCR）驱动电路中，K2501GL 常用于触发信号的生成。例如，在调光器、电机速度控制器和加热控制系统中，它可与RC电路配合，产生精确的脉冲信号来触发主控器件，实现负载的平滑控制。 3. 脉冲发生器：利用其负阻特性，K2501GL 可构成简单的弛张振荡电路，用于产生周期性脉冲信号，适用于定时器、报警器和小功率闪光灯等应用。 4. 消费类电子产品：常见于电吹风、电熨斗、咖啡机等小家电的控制模块中，用于实现温度或时间的自动控制。 K2501GL 具有响应速度快、可靠性高、双向导通等特点，适合在交流或脉冲电路中工作，且无需外部偏置，结构简单，成本低，是中小功率电路中理想的触发与保护元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | SIDAC MP 240-265V H.V. DO15硅对称二端开关元件 250V MP Sidac DO15 |
| 产品分类 | 二端交流开关元件，硅对称二端开关元件分离式半导体 |
| 品牌 | Littelfuse |
| 产品手册 | |

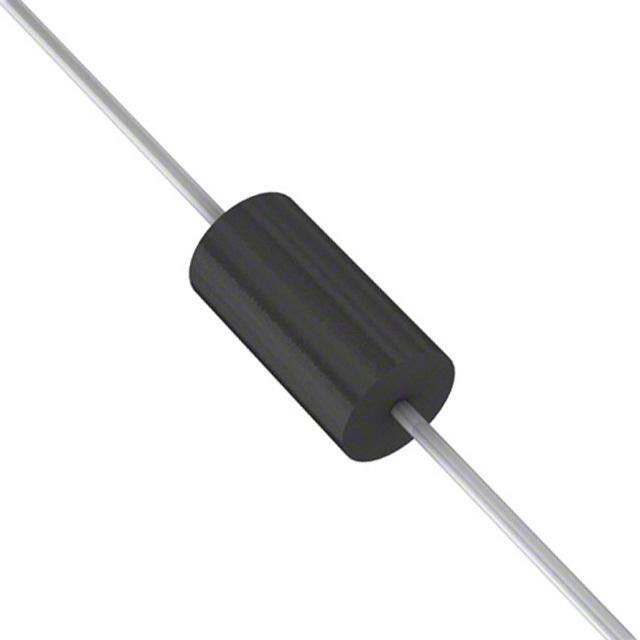

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体闸流管,硅对称二端开关元件,Littelfuse K2501GL- |
| 数据手册 | |
| 产品型号 | K2501GL |
| 不重复通态电流 | 20 A |
| 产品种类 | 硅对称二端开关元件 |
| 供应商器件封装 | DO-15 |
| 保持电流Ih最大值 | 30 mA |
| 其它名称 | F6283 |
| 包装 | 散装 |
| 商标 | Littelfuse |
| 安装风格 | Through Hole |
| 封装 | Bulk |
| 封装/外壳 | DO-204AC，DO-15，轴向 |
| 封装/箱体 | 6.858 mm x 3.556 mm |
| 工作结温 | + 125 C |
| 工厂包装数量 | 1000 |
| 开启状态RMS电流-ItRMS | 1 A |
| 开启状态电压 | 3 V |
| 最大工作温度 | + 90 C |
| 最大转折电流IBO | 10 uA |
| 标准包装 | 1,000 |
| 电压-导通 | 240 ~ 265V |
| 电流-保持(Ih)（最大值） | 30mA |
| 电流-击穿 | 10µA |
| 电流-峰值输出 | 1A |
| 转折电流VBO | 265 V |
| 额定重复关闭状态电压VDRM | 200 V |
