Datasheet下载- 型号： IXGA20N120
- 制造商： IXYS
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IXGA20N120由IXYS设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IXGA20N120价格参考。IXYSIXGA20N120封装/规格：未分类， 暂无。您可以下载IXGA20N120参考资料、Datasheet数据手册功能说明书，资料中有IXGA20N120 详细功能的应用电路图电压和使用方法及教程。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 25°C时Td（开/关）值 | 28ns/400ns |
| 产品目录 | 分立半导体产品半导体 |
| Current-CollectorPulsed(Icm) | 80A |
| 描述 | IGBT 1200V 40A 150W TO263IGBT 晶体管 40 Amps 1200V 2.5 Rds |
| 产品分类 | IGBT - 单路分离式半导体 |
| GateCharge | 63nC |
| IGBT类型 | PT |
| 品牌 | IXYS |
| 产品手册 | |

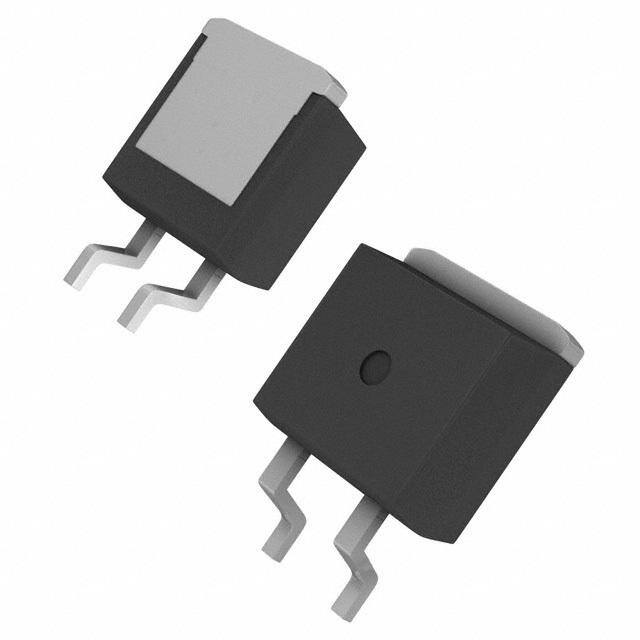

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 晶体管,IGBT 晶体管,IXYS IXGA20N120- |
| 数据手册 | |
| 产品型号 | IXGA20N120 |
| SwitchingEnergy | 6.5mJ（关） |
| TestCondition | 800V， 20A， 47 欧姆， 15V |
| 不同 Vge、Ic时的 Vce(on) | 2.5V @ 15V，20A |
| 产品种类 | IGBT 晶体管 |
| 供应商器件封装 | TO-263 （IXGA） |
| 功率-最大值 | 150W |
| 包装 | 管件 |
| 单位重量 | 1.600 g |
| 反向恢复时间(trr) | - |
| 商标 | IXYS |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Tube |
| 封装/外壳 | TO-263-3，D²Pak（2 引线+接片），TO-263AB |
| 封装/箱体 | TO-263-3 |
| 工厂包装数量 | 50 |
| 最大工作温度 | + 150 C |
| 最小工作温度 | - 55 C |
| 栅极/发射极最大电压 | 20 V |
| 标准包装 | 50 |
| 电压-集射极击穿（最大值） | 1200V |
| 电流-集电极(Ic)（最大值） | 40A |
| 系列 | IXGA20N120 |
| 输入类型 | 标准 |
| 配置 | Single |
| 集电极—发射极最大电压VCEO | 1200 V |
| 集电极—射极饱和电压 | 3 V |
| 集电极最大连续电流Ic | 40 A |
