Datasheet下载- 型号： IPI80N06S3L-05
- 制造商： Infineon
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供IPI80N06S3L-05由Infineon设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 IPI80N06S3L-05价格参考。InfineonIPI80N06S3L-05封装/规格：未分类， 暂无。您可以下载IPI80N06S3L-05参考资料、Datasheet数据手册功能说明书，资料中有IPI80N06S3L-05 详细功能的应用电路图电压和使用方法及教程。
IPI80N06S3L-05 是英飞凌（Infineon Technologies）推出的N沟道增强型功率MOSFET，采用PG-TO263-3封装（即D²PAK），具有低导通电阻（RDS(on) ≤ 5.0 mΩ @ VGS = 10 V）、高电流能力（ID = 80 A，TC = 25°C）及优化的开关性能，适用于中高功率、高效率场景。 典型应用场景包括： ✅ 汽车电子：车载DC-DC转换器（如12V/48V双向升降压）、电动座椅/车窗驱动、LED前照灯调光与电源管理（符合AEC-Q101认证，具备高可靠性与抗干扰能力）； ✅ 工业电源：服务器/通信电源中的同步整流、次级侧开关、OR-ing电路；UPS和光伏逆变器的直流侧开关与电池管理单元（BMS）中的充放电控制； ✅ 电机驱动：中小功率无刷直流（BLDC）电机控制器（如风机、泵类设备）的H桥下管或单相驱动开关，得益于其快速开关特性与低导通损耗； ✅ 消费类电源适配器：高能效快充方案（如65W以上PD适配器）中的主开关管或同步整流管（需配合控制器使用）。 该器件集成稳健的体二极管，具备良好的雪崩耐受能力（UIS rated），支持硬开关应用；同时支持10V标准驱动，兼容主流栅极驱动IC。其优化的SOA（安全工作区）也适合短时过载或脉冲负载工况。 综上，IPI80N06S3L-05广泛用于对效率、热性能与可靠性要求较高的中功率开关应用，尤其在汽车与工业领域优势显著。（字数：398）
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 55V 80A TO-262 |
| 产品分类 | FET - 单 |
| FET功能 | 逻辑电平门 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | Infineon Technologies |
| 数据手册 | http://www.infineon.com/dgdl/IPP_B_I80N06S3L-05_DS_1_1.pdf?folderId=db3a304314dca389011528372fbb12ac&fileId=db3a304316f112290116f2ded2d972c8 |

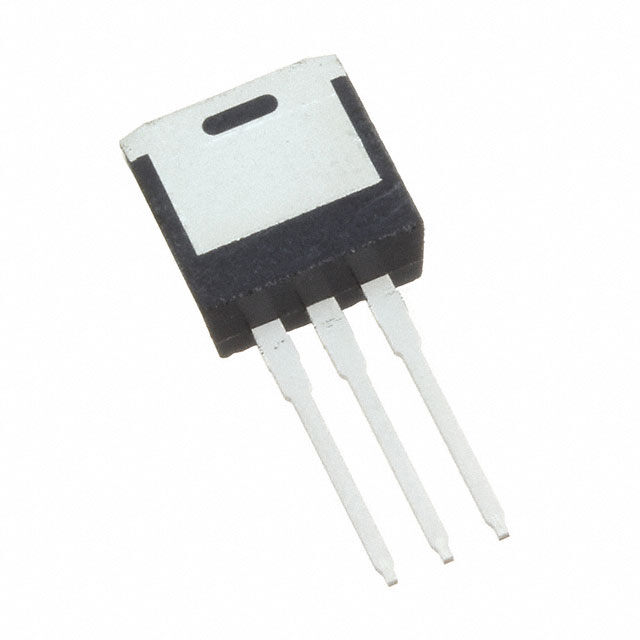

| 产品图片 |
|
| 产品型号 | IPI80N06S3L-05 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | OptiMOS™ |
| 不同Id时的Vgs(th)（最大值） | 2.2V @ 115µA |
| 不同Vds时的输入电容(Ciss) | 13060pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 273nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 4.8 毫欧 @ 69A，10V |
| 供应商器件封装 | PG-TO262-3 |
| 其它名称 | IPI80N06S3L-05-ND |
| 功率-最大值 | 165W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-262-3，长引线，I²Pak，TO-262AA |
| 标准包装 | 500 |
| 漏源极电压(Vdss) | 55V |
| 电流-连续漏极(Id)（25°C时） | 80A （Tc） |
