Datasheet下载- 型号： GP1S74P
- 制造商： Sharp Microelectronics
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供GP1S74P由Sharp Microelectronics设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 GP1S74P价格参考。Sharp MicroelectronicsGP1S74P封装/规格：未分类， 暂无。您可以下载GP1S74P参考资料、Datasheet数据手册功能说明书，资料中有GP1S74P 详细功能的应用电路图电压和使用方法及教程。
GP1S74P（Sharp Microelectronics）是一款槽型光电遮断器（光电开关），采用红外LED发射、NPN硅光电晶体管接收，直插式DIP-4封装，槽宽约3.5mm。其典型应用场景包括： - 位置/限位检测：在打印机、复印机、自动售货机中检测纸张、托盘或机械部件是否到位（如进纸检测、盖板开闭识别）； - 旋转/线速度测量：配合带孔码盘安装于电机轴上，输出脉冲信号用于测速或计数（如小型风扇转速监控、步进电机反馈）； - 物体通过检测：在自动化产线、包装设备中识别小件物品（如IC料带、连接器、药片）是否通过传送槽； - 安全与防呆设计：用于门禁、防护罩联锁装置，当槽被遮挡时触发停机，保障操作安全； - 消费电子交互：部分家电（如咖啡机、智能垃圾桶）利用其检测容器放置或盖体闭合状态。 该器件响应快（典型上升/下降时间各10μs）、抗环境光干扰能力较强（内置滤光片），无需外部放大电路，驱动简单（LED正向电流20mA，集电极负载≤10kΩ），适合中低速、高可靠性、成本敏感的嵌入式传感场合。不适用于高速精密编码（如伺服反馈）或需模拟量输出的场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 传感器，变送器 |
| 描述 | PHOTOINTERRUPT SLOT 5.0MM W/CONN |
| 产品分类 | 光学传感器 - 光断续器 - 槽型 - 晶体管输出 |
| 品牌 | Sharp Microelectronics |
| 数据手册 | |

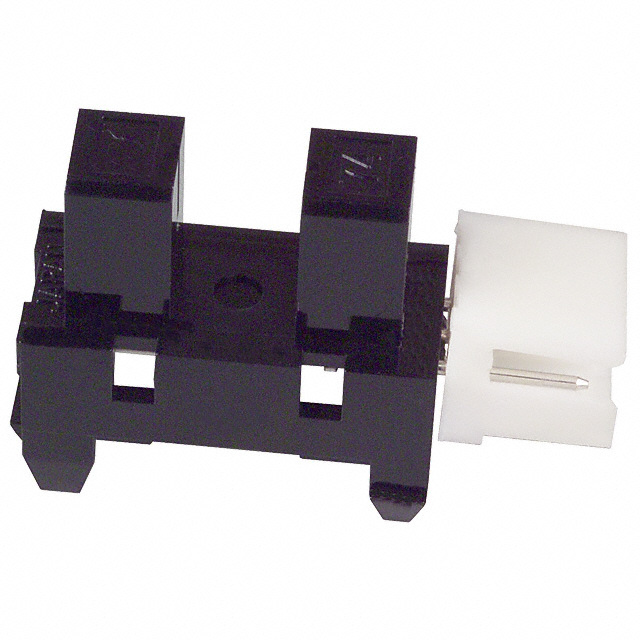

| 产品图片 |
|
| 产品型号 | GP1S74P |
| rohs | 含铅 / 不符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 其它名称 | 425-1061-5 |
| 包装 | 散装 |
| 响应时间 | 3µs， 4µs |
| 安装类型 | 卡入式 |
| 封装/外壳 | 模块，连接器 |
| 工作温度 | -25°C ~ 85°C |
| 感应方法 | 可传导的 |
| 感应距离 | 0.197"（5mm） |
| 标准包装 | 50 |
| 电压-集射极击穿（最大值） | 35V |
| 电流-DC正向(If) | 50mA |
| 电流-集电极(Ic)（最大值） | 20mA |
| 类型 | 无放大 |
| 输出配置 | 光电晶体管 |
