Datasheet下载- 型号： FR804
- 制造商： Diodes Inc.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FR804由Diodes Inc.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FR804价格参考。Diodes Inc.FR804封装/规格：未分类， 暂无。您可以下载FR804参考资料、Datasheet数据手册功能说明书，资料中有FR804 详细功能的应用电路图电压和使用方法及教程。

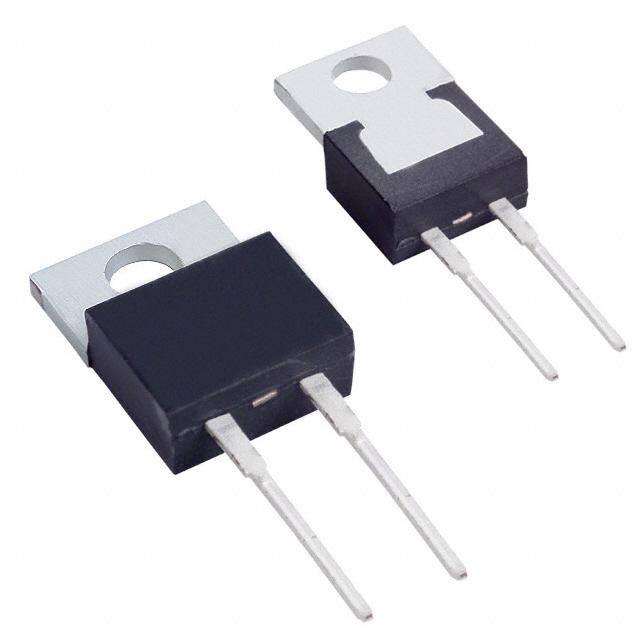

FR804 是 Diodes Incorporated 推出的一款高性能快恢复整流二极管（Fast Recovery Rectifier），属于单管结构，主要参数包括：反向重复峰值电压（VRRM）为 400 V，平均整流电流（IF(AV)）达 8 A，正向压降（VF）典型值约 1.3 V（在 8 A、25°C 下），反向恢复时间（trr）低至约 50 ns，具备优良的开关特性和热稳定性。 其典型应用场景包括： - 开关电源（SMPS）：广泛用于 AC-DC 适配器、PC 电源、LED 驱动电源等的输出整流级，尤其适用于高频（数十kHz 至数百kHz）工作条件，可降低开关损耗与EMI。 - DC-DC 变换器：作为次级同步整流的替代方案或辅助整流器件，适用于中等功率（如 20–100 W）隔离式转换器。 - 工业控制与家电电源：如变频空调、UPS、PLC 电源模块中的主整流或续流路径，得益于其高浪涌电流能力（IFSM ≥ 120 A）和宽工作结温范围（-65°C 至 +175°C）。 - 照明电子镇流器及LED恒流驱动电路：满足高效率、小体积设计需求，配合PFC电路实现高效能整流。 FR804 采用 TO-220AC 封装，具备良好的散热性能，支持通孔安装；同时符合AEC-Q101（汽车级）标准（部分版本），亦可用于车载充电器等车规级应用（需确认具体料号后缀）。 综上，FR804 以高可靠性、快恢复特性及成本优势，成为中高功率通用整流场景的理想选择。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 400V 8A TO220A |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Diodes Incorporated |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | FR804 |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | http://diodes.com/download/4349 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1.3V @ 8A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 400V |
| 二极管类型 | 标准 |
| 供应商器件封装 | TO-220a |
| 包装 | 管件 |
| 反向恢复时间(trr) | 150ns |
| 安装类型 | 通孔 |
| 封装/外壳 | TO-220-2 |
| 工作温度-结 | -65°C ~ 175°C |
| 标准包装 | 50 |
| 电压-DC反向(Vr)（最大值） | 400V |
| 电流-平均整流(Io) | 8A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
