Datasheet下载- 型号： FQAF7N80
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供FQAF7N80由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 FQAF7N80价格参考。Fairchild SemiconductorFQAF7N80封装/规格：未分类， 暂无。您可以下载FQAF7N80参考资料、Datasheet数据手册功能说明书，资料中有FQAF7N80 详细功能的应用电路图电压和使用方法及教程。
FQAF7N80 是安森美（ON Semiconductor）推出的一款高压N沟道增强型功率MOSFET，采用先进平面工艺，具有800V耐压、7A连续漏极电流（Tc=25℃）、低导通电阻（RDS(on)典型值1.4Ω）、快速开关特性及内置续流二极管，封装为TO-3PF（绝缘型直插式），适合高可靠性散热设计。 其主要应用场景包括： ✅ 开关电源（SMPS）：广泛用于AC-DC适配器、PC/服务器ATX电源、LED驱动电源等的主开关管，尤其适用于反激（Flyback）和正激（Forward）拓扑中800V高压输入场合。 ✅ 工业控制与电机驱动：适用于中小功率通用变频器、风机/水泵驱动、电磁阀控制等需高压隔离与稳定开关的场景。 ✅ 照明系统：在高输入电压（如市电整流后约300–400V DC）的智能LED驱动器中作为主功率开关，支持调光与高能效设计。 ✅ 家电与白色家电：如微波炉磁控管驱动、空调PFC后级开关、电磁炉谐振电路等对耐压与热稳定性要求较高的部位。 ✅ UPS与逆变器：在离线式不间断电源或小功率DC-AC逆变模块中承担高频斩波功能。 该器件具备良好的雪崩耐受能力（UIS），并符合RoHS标准，适用于需长期可靠运行、中等功率（数十瓦至数百瓦级）、高输入电压的工业与消费类电源系统。选型时建议配合合适驱动电路与散热设计，以充分发挥其开关性能与寿命优势。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | MOSFET N-CH 800V 5A TO-3PF |
| 产品分类 | FET - 单 |
| FET功能 | 标准 |
| FET类型 | MOSFET N 通道，金属氧化物 |
| 品牌 | Fairchild Semiconductor |
| 数据手册 | |

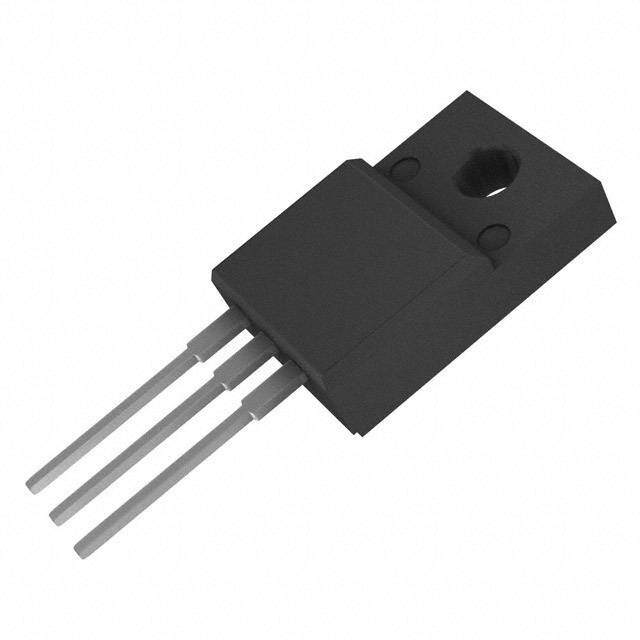

| 产品图片 | |
| 产品型号 | FQAF7N80 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | QFET® |
| 不同Id时的Vgs(th)（最大值） | 5V @ 250µA |
| 不同Vds时的输入电容(Ciss) | 1850pF @ 25V |
| 不同Vgs时的栅极电荷(Qg) | 52nC @ 10V |
| 不同 Id、Vgs时的 RdsOn（最大值） | 1.5 欧姆 @ 2.5A，10V |
| 供应商器件封装 | TO-3PF |
| 功率-最大值 | 96W |
| 包装 | 管件 |
| 安装类型 | 通孔 |
| 封装/外壳 | SC-94 |
| 标准包装 | 360 |
| 漏源极电压(Vdss) | 800V |
| 电流-连续漏极(Id)（25°C时） | 5A （Tc） |
